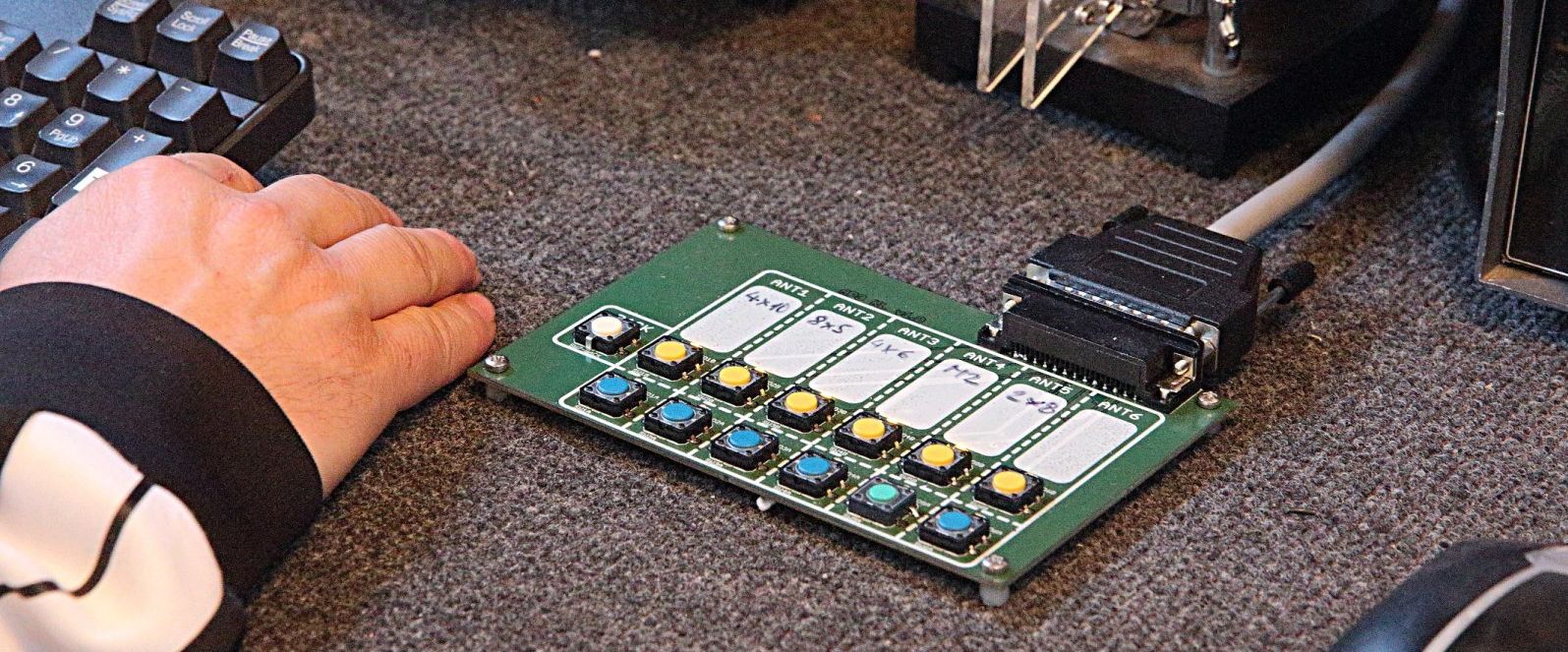

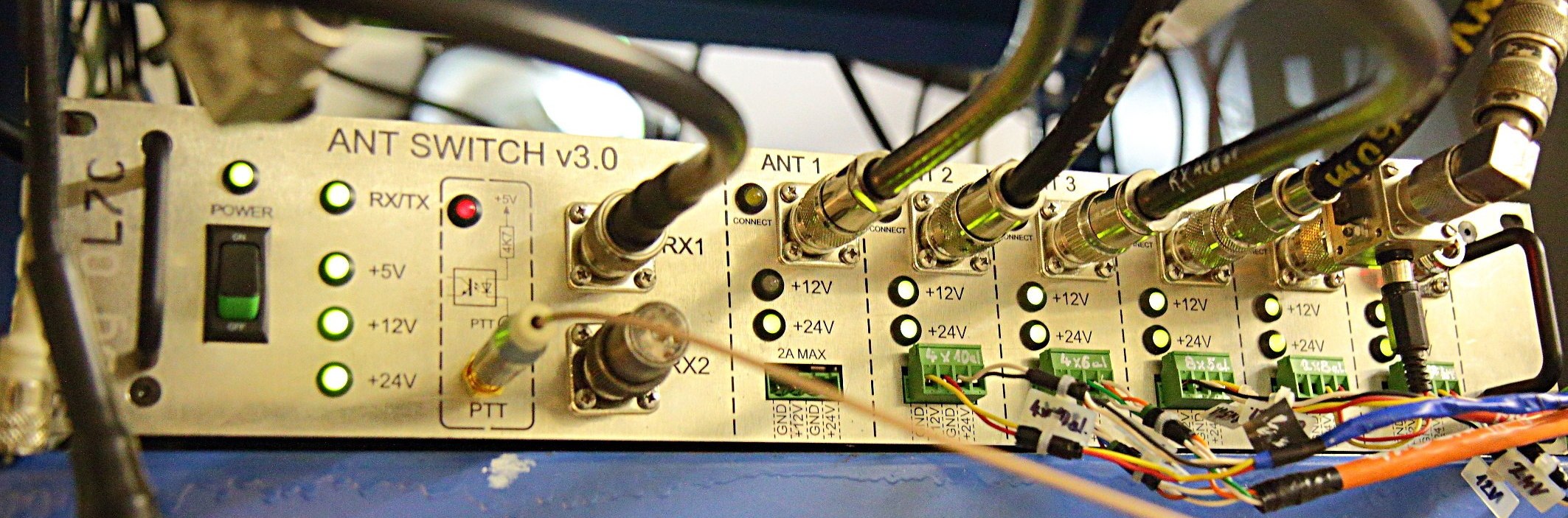

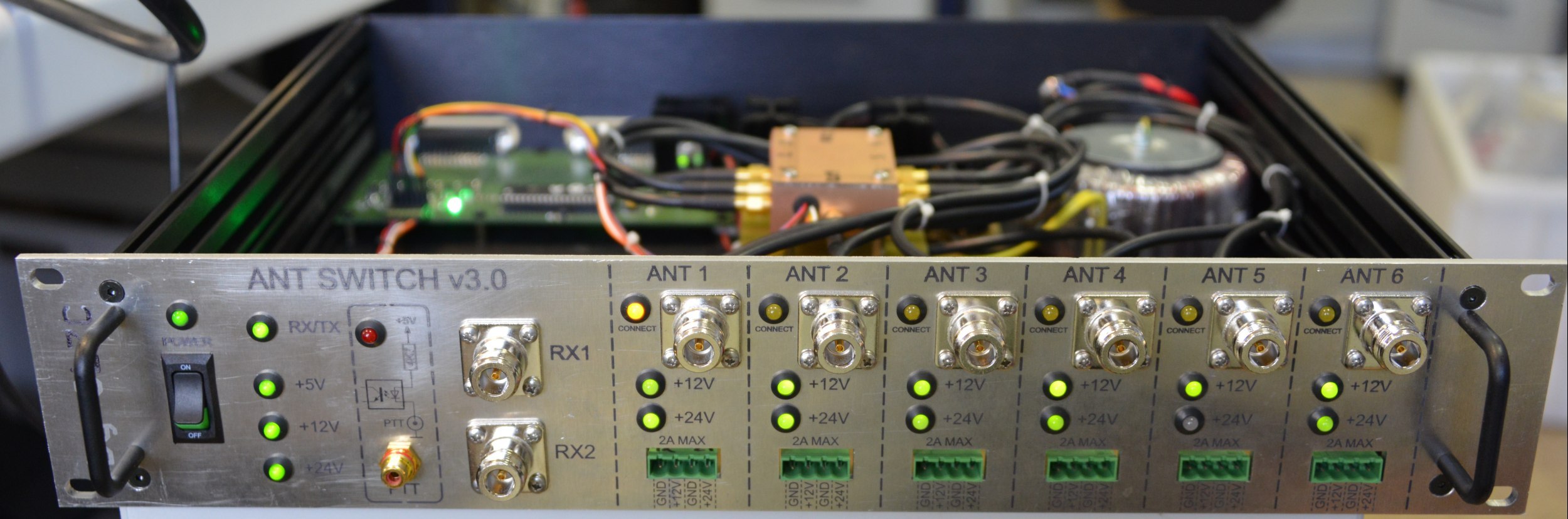

Toto je již 3. generace anténního přepínače pro naší závodní sestavu na 144 MHz, kterým přepínáme přijímací cestu až ze 6ti samostatných anténních systémů. Přepínač je řízen mikroprocesorem a je možné připojit i dvě ovládací klávesnice najednou. Celá koncepce je modulární a lze vyměnit nebo vylepšit jednotlivé části samostaně narozdíl od verze 2.0, která má ještě pouze 4 antény a omezené možnosti ovládání. Verze 3.0 může nabídnout operátorovi rychlou volbu jedné z antén nebo jakoukoliv kombinaci více antén. Při připojení více antén dochází k impedančnímu nepřizpůsobení, ale to jsou úkoly na další zlepšení. Zapojení také zajišťuje napájení předzesilovačů a anténních RX/TX relé. Celé zapojení umístěno v krabici systému 19". Obsahuje napájecí zdroj pro 12 a 24V.

Odkazy

• GitLab projektu
• Zdrojové soubory - HW/FW
