S další závodní sezónou jsme uvažovali o nějaké nové verzi předzesilovače, který by byl vyrobitelný se snadnou opakovatelností a vhodnými parametry pro závodní provoz. Volba padla na snadno dostupný obvod od firmy Mini-Circuit PGA-103+.
Datasheetové zapojení jsme doplnili o obchozí dvojici VF réle. Vstup obsahuje propust pro kmitočty do 190 MHz s průchozím útlumem cca 0,3 dB. Na výstupu je pásmová propust 150 MHz, která bez problému obsáhne i pásmo 144 MHz. Útlumový článek z rezistorů R3, R4 a R5 velikosti 1206 lze spočítat na různé útlumy.

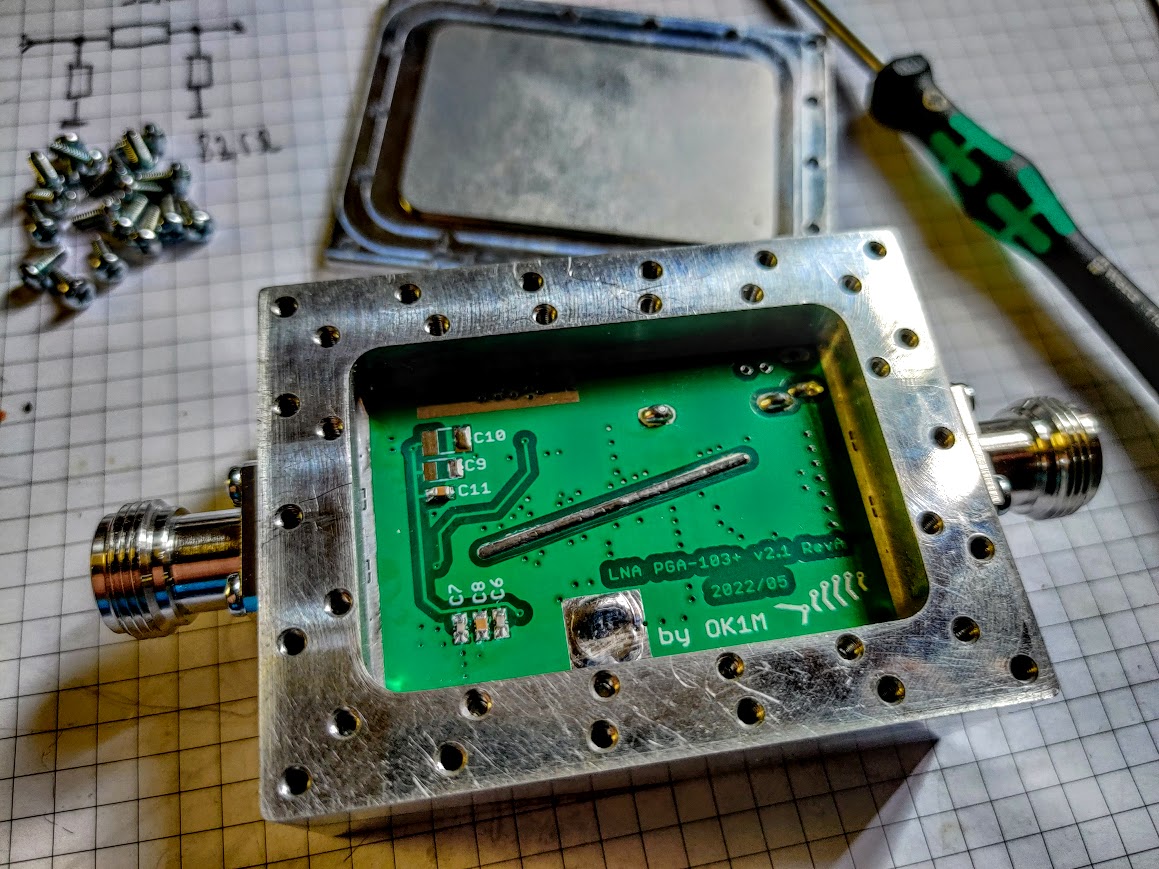

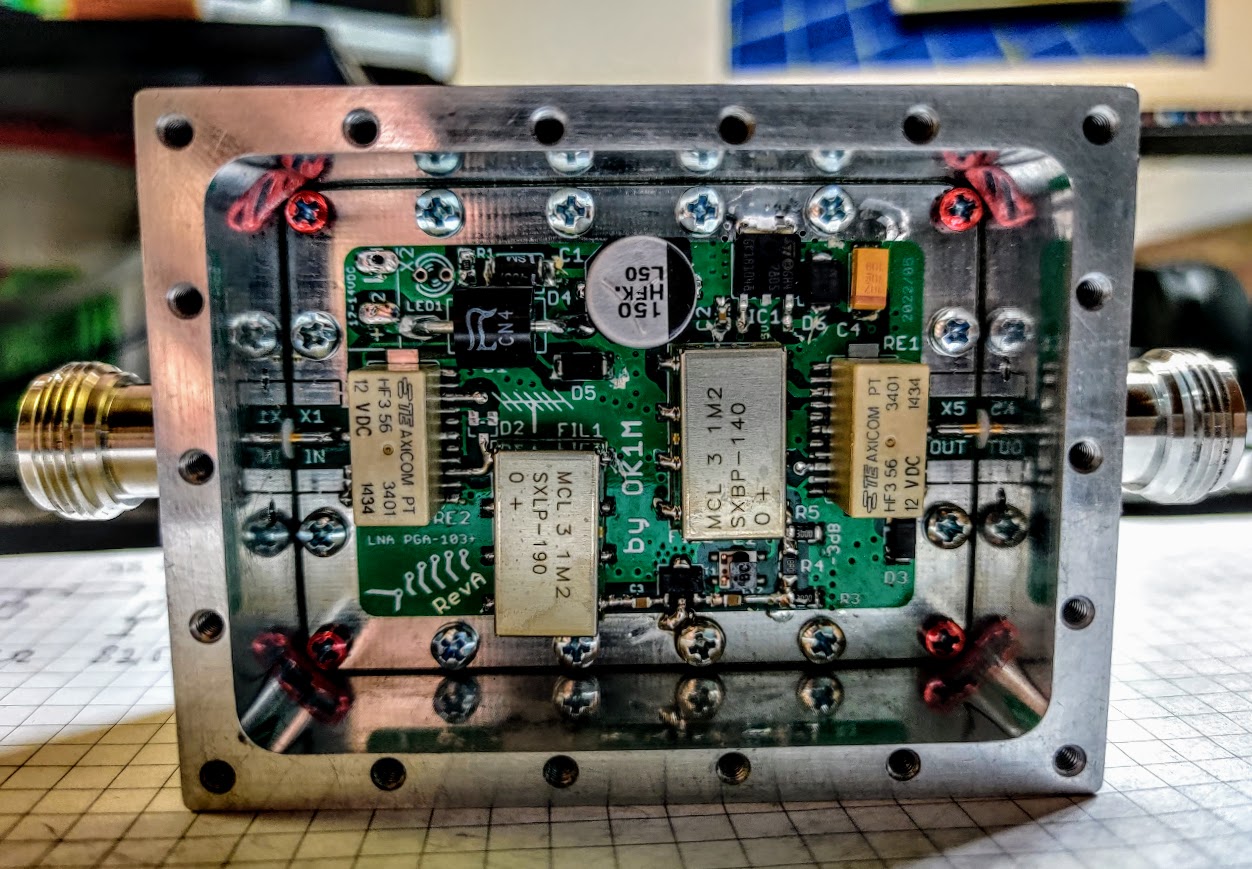

Celý předzesilovač je umístěn do univerzální hliníkové krabičky. Napájen je přes průchodkový kondenzátor.
Pokud byste chtěli plošný spoj, více info zde.

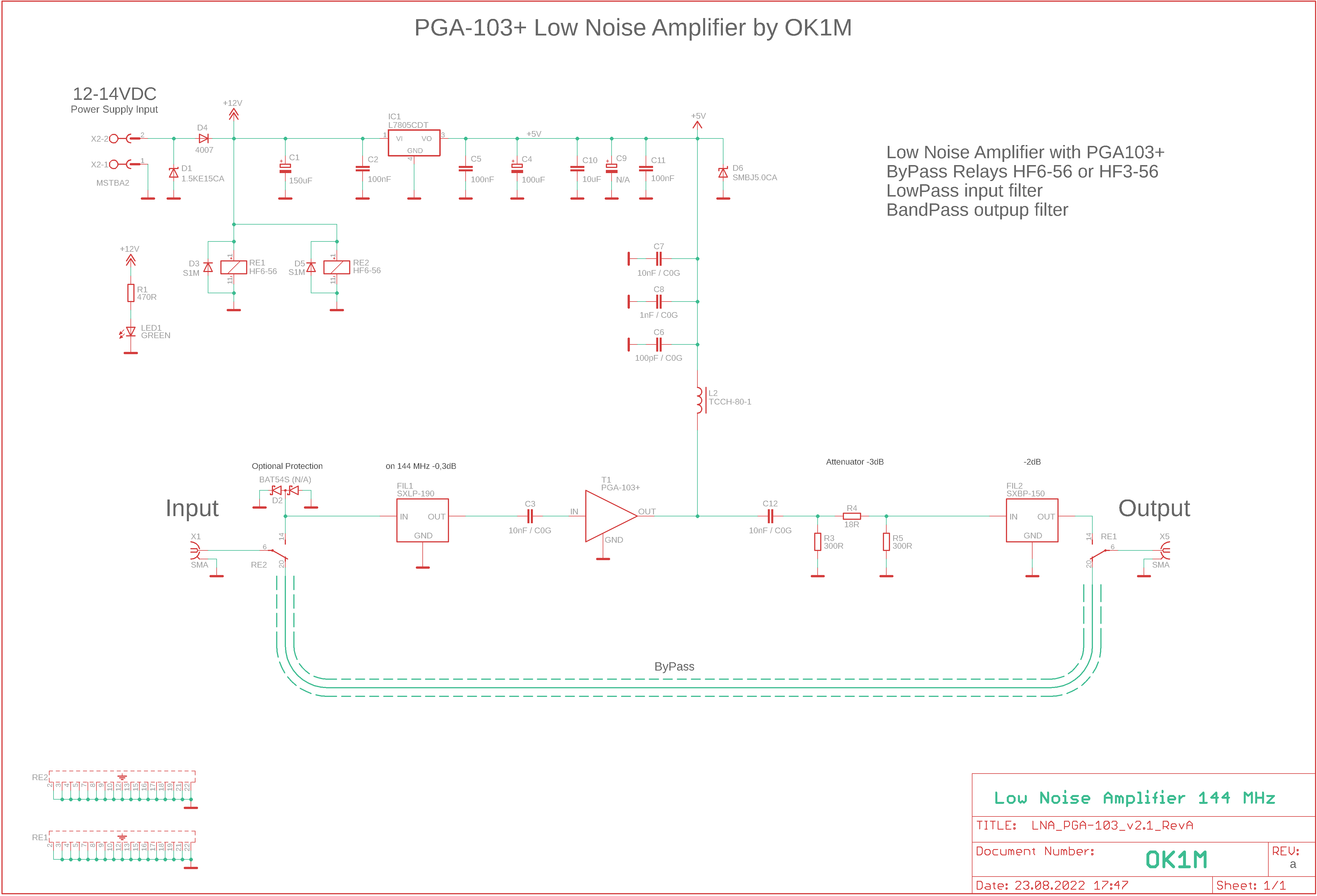

Schéma zapojení

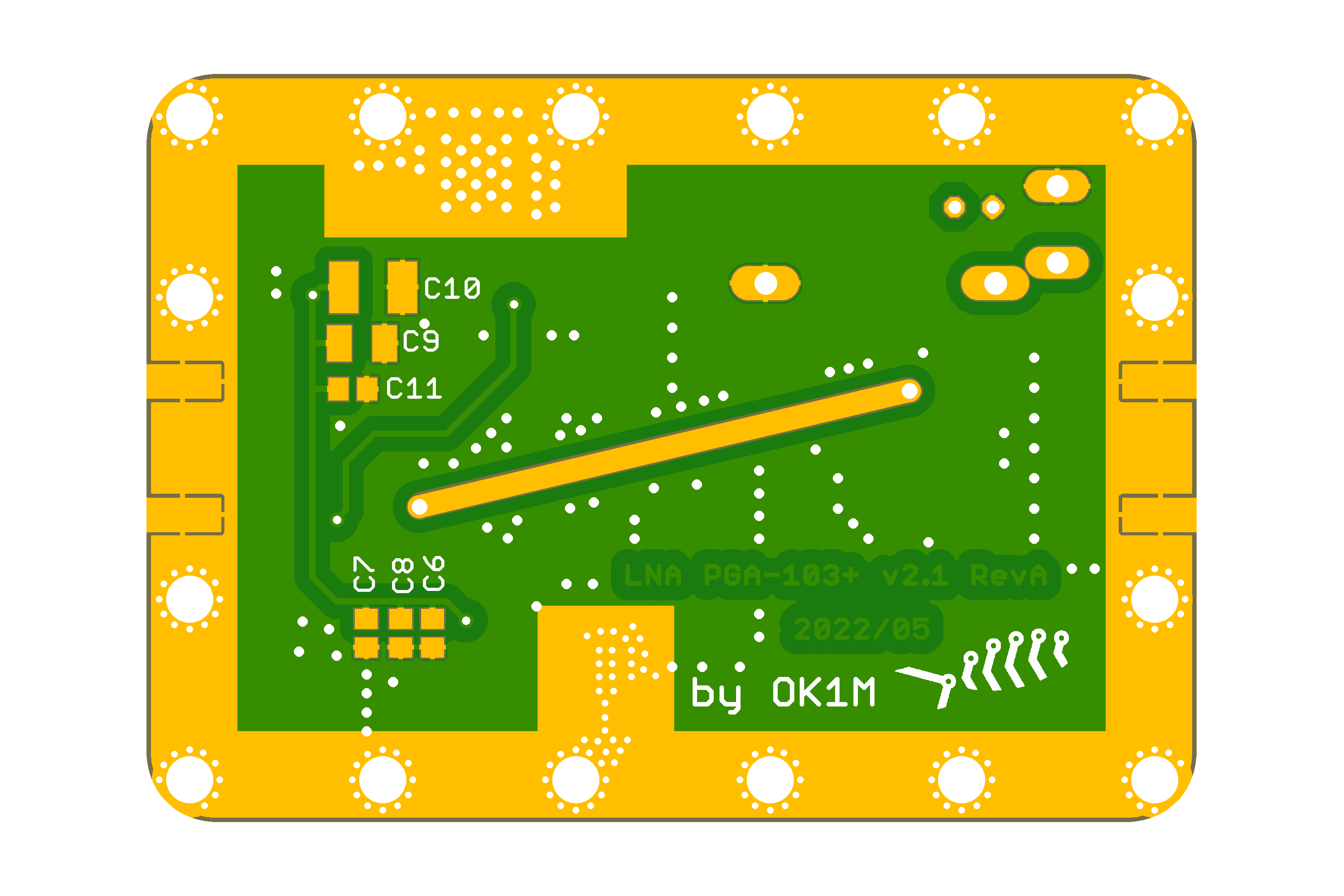

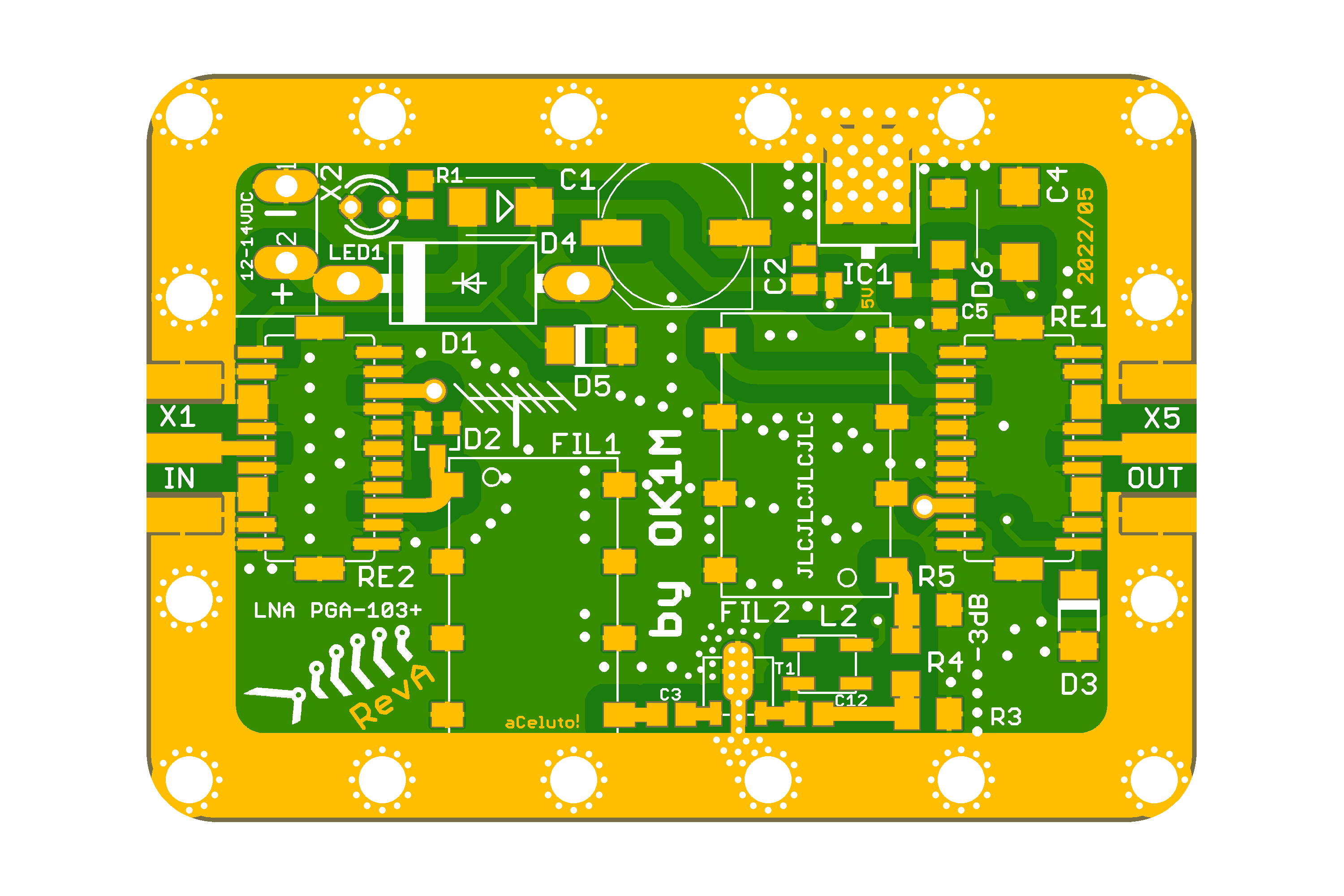

Plošný spoj
| TOP | BOT |
|---|---|
 |
 |
Zdrojové soubory
Projekt na GitLabu: LNA PGA-103 v2.1.git
Seznam součástek
| Označení | Hodnota | Datasheet | Odkaz do obchodu |
|---|---|---|---|
| R1 | 470 Ω, SMD 0805 | ||
| R3,R5 | 300 Ω, SMD 1206 | ||
| R4 | 18 Ω, SMD 1206 | ||
| C1 | 150 µ/35 V, SMD G | ||
| C2,C5,C1 | 100 nF/50V, 0805 | ||
| C4 | 100 µ/16 V, SMC C | ||
| C6 | 100 pF/50 V 0805 C0G(NP0) | ||
| C7,C3,C12 | 10 nF/50 V 0805 C0G(NP0) | ||
| C8 | 1 nF/50 V 0805 C0G(NP0) | ||
| C9 | Not Assembly | ||
| C10 | 10 µ/10 V, 1812 | ||
| D1 | 1.5KE15CA | ||
| D2 | BAT52 (Optional) | ||
| D3, D5 | S1M, DO-214AC | ||
| D4 | SM4007, SMB | ||
| D6 | SMBJ5.0CA | ||
| LED1 | Zelená, 3mm | ||
| L2 | TCCH-80+ | PDF TCCH+80+ | MOUSER -TCCH+80+ |
| RE1,RE2 | HF6-56 (HF3-56) | PDF HF6-56 | MOUSER HF6-56 |
| FIL1 | Low Pass filter SXLP-190+ | PDF SXLP-190+ | |
| FIL2 | Band Pass filter SXCP-150+ | PDF SXBP-150+ | |
| T1 | Monolithic amplifier PGA-103+ | PDF PGA-103+ | MOUSER PGA-103+ |
| X1,X5 | Koaxiální konektroy (N) | MOUSER 172117 |

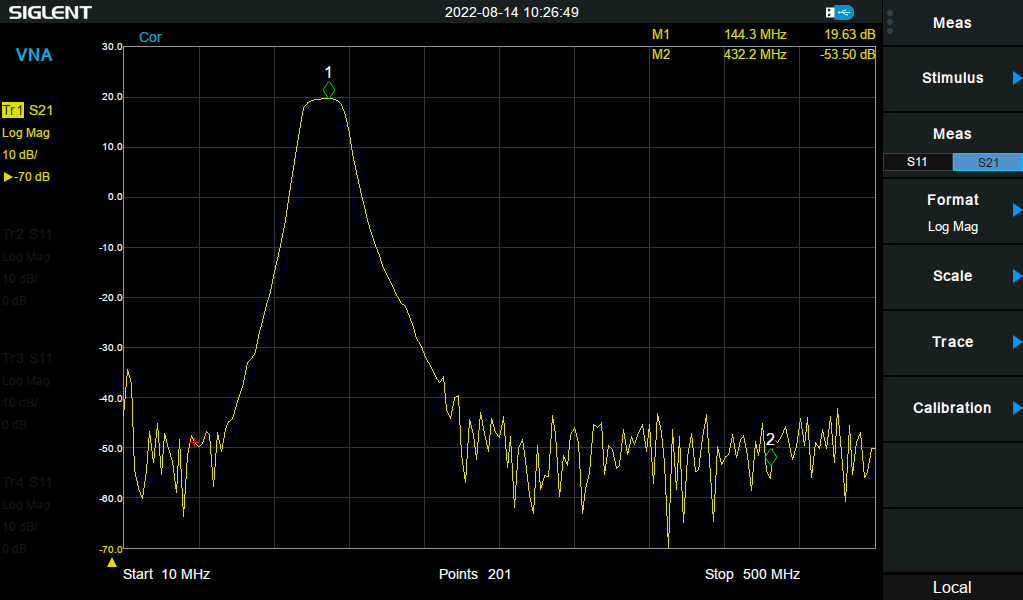

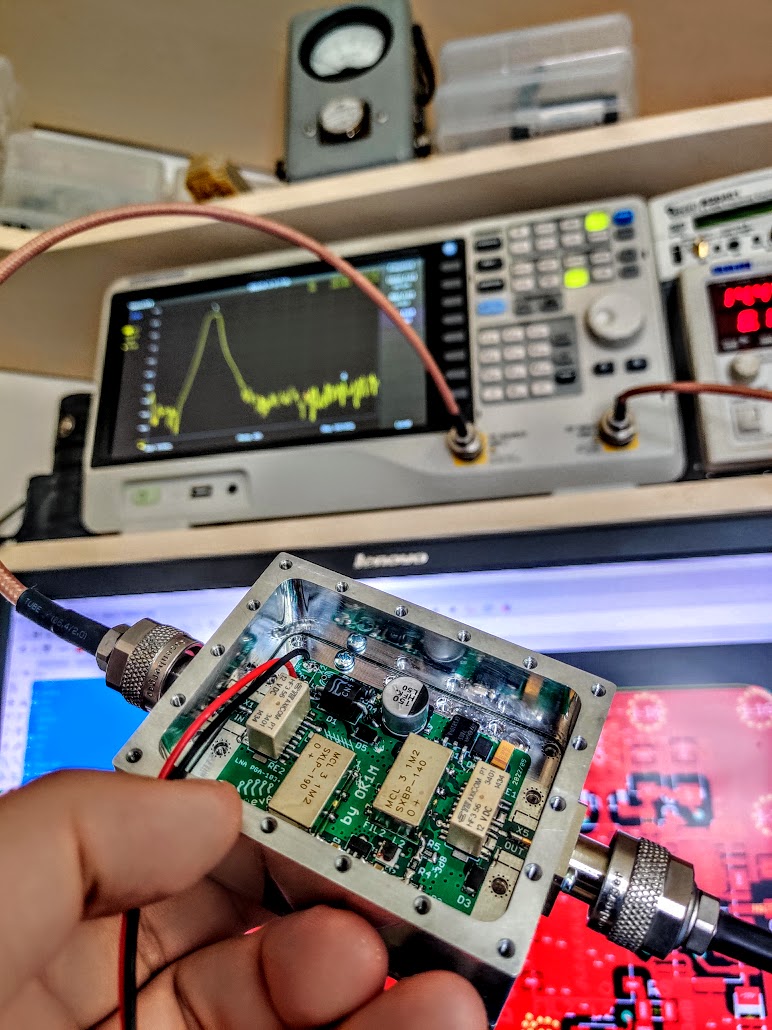

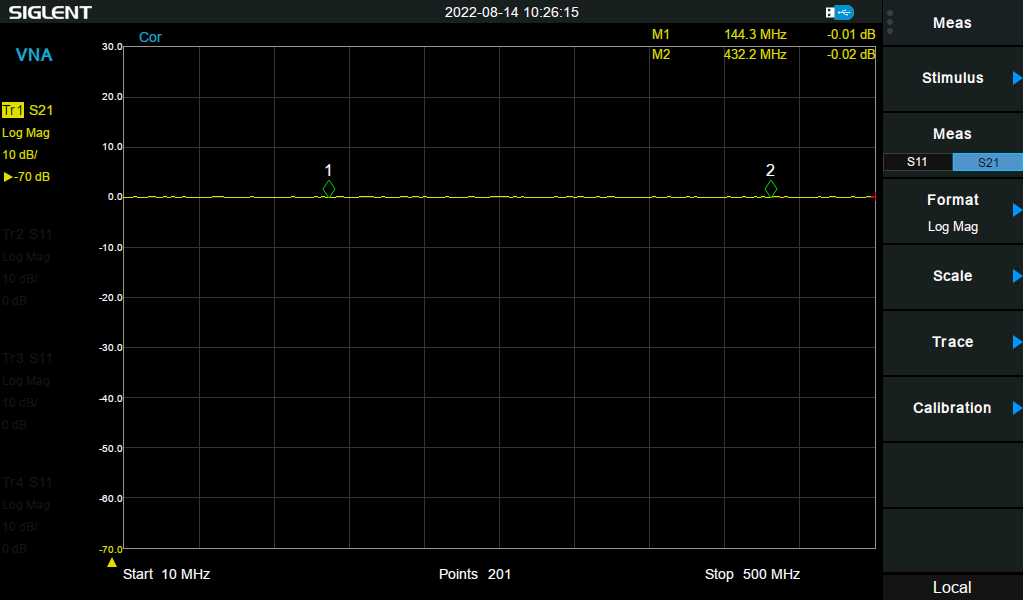

Měření

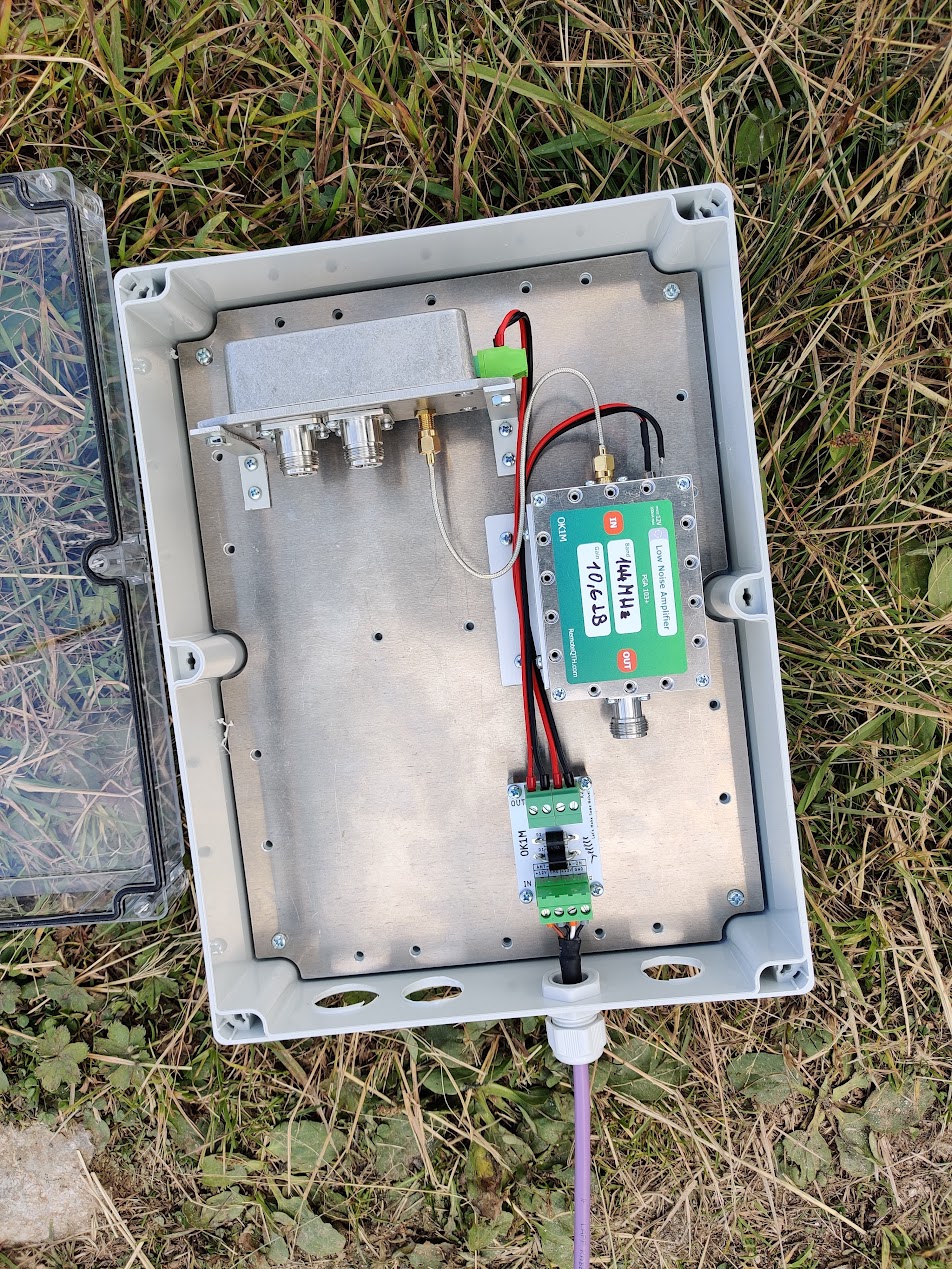

Obrázky
Dejte nám vědět!
Jestli narazíte u tohoto zapojení na nějaký problém, tak neváhejte a napište nám na fórum.
