Oblíbený program Eagle má nové majitele a zatím to vypadá, že Eagle čeká mnoho nového, které především zefektivní práci. Ale není třeba čekat co přinesou vývojáři z Autodesku, můžete si jej vylepšit i sami. V následujícím článku si popíšeme jak si vytvořit vlastní tlačítka a jak definovat jejich funkce.

Protože v minulých letech se jednotlivé verze Eaglu 5, 6, 7 od sebe moc nelišily. Uživatelé sami tedy hledali možnosti jak si Egale alespoň trochu přizpůsobit. Jednou z hlavních možností je vytvoření vlastního tlačítka. Zde je postup.

Úprava eagle.csr

K tomu abyste mohli tlačítko přidat, musíte nejprve najít soubor eagle.scr, ten je vhodné nejprve zazálohovat. My ho máme umístěn na radioklubovém serveru ve složce EAGLE/SCRs.

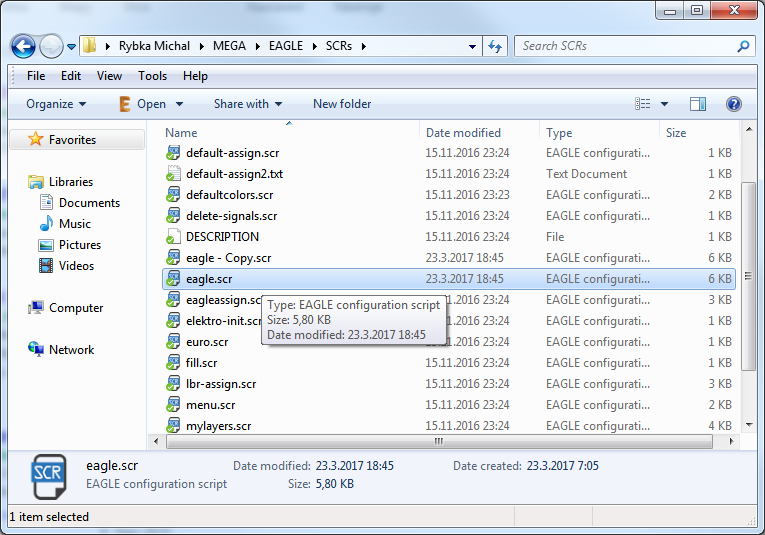

Hledáme eagle.scr

Tento soubor obsahuje pro každou část programu (BRD, SCH, LBR, DEV, SYM, PAC) do které je možné tlačítko naprogramovat. Nás bude zajímat především BRD: (Board) a SCH: (Schematic), ty používáme nejčastěji. Tlačítko je pak vlastní definice cesty k grafické ikoně, názvu (zobrazuje se při umístění kurzoru na tlačítko) a vlastní funkce.

Příklad přidání tlačítka

do části BRD: MENU přidáme tento kód:

'[S:\EAGLE\SCRs\ikony_do_bin\ripup.png] Ripup all polygons : ripup @;'\

tento kód použije ikonu ripup.png z nadefinovaného adresáře a pomocí příkazu ripup @; zruší jedním klinutím vykreslení všech polygonů

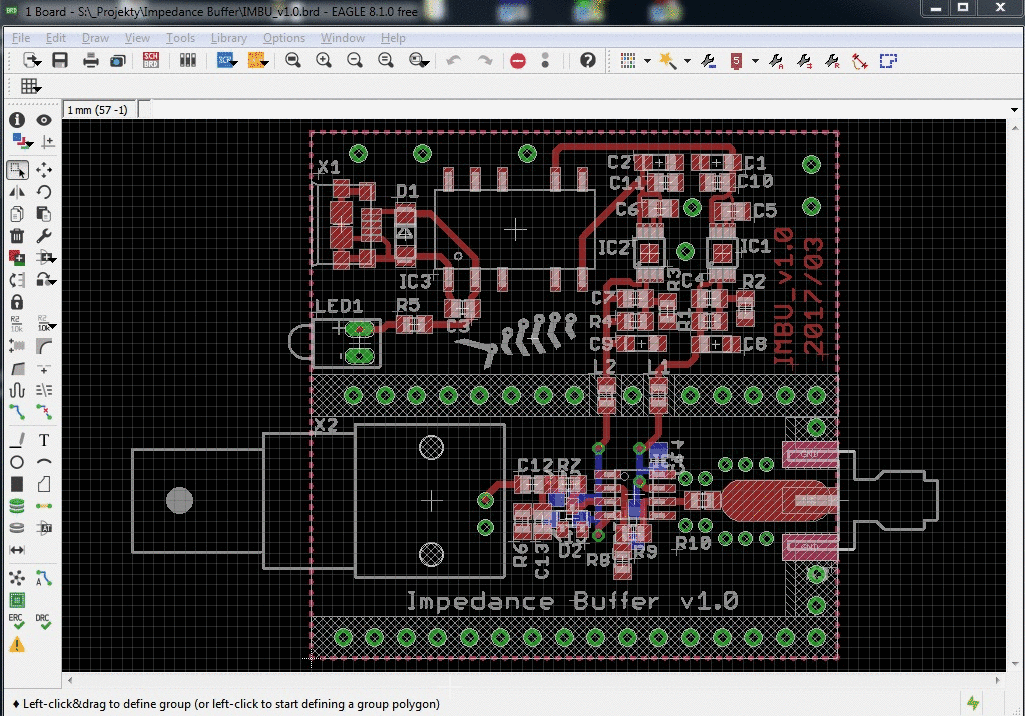

Výsledná funkce tlačítka

výsledek

Možnosti využití

  • přednastavené přepínání vrstev a jejich zobrazení
  • snadná volba a zobrazení definovaných rastrů
  • rychlé přidání základních součástek a bloků
  • spouštení oblíbených scriptů přes tlačítka
  • zrychlené volby funkce CHANGE

Příklad našeho EAGLE.SCR v39 (03/2017)

# Configuration Script
#
# This file can be used to configure the editor windows.
#
# Uncomment this if you want a set of useful default shortcuts!
#SCRIPT default-assign.scr;
#
BRD:
MENU
'[S:\EAGLE\SCRs\ikony_do_bin\mrizka.png] Mřížku chci {\
    0,079375 mm : GRID ON;GRID LINES;GRID MM;GRID 0,079375 ; |\
    0.15875 mm : GRID ON;GRID LINES;GRID MM;GRID 0.15875; |\
     0.3175 mm : GRID ON;GRID LINES;GRID MM;GRID 0.3175 ; |\
     0.635 mm  : GRID ON;GRID LINES;GRID MM;GRID 0.635; ; |\
    1.27 mm   : GRID ON;GRID LINES;GRID MM;GRID 1.27;    |\
    2.54 mm   : GRID ON;GRID LINES;GRID MM;GRID 2.54;    |\
    5.08 mm   : GRID ON;GRID LINES;GRID MM;GRID 5.08;    |\
    1 mm      : GRID ON;GRID LINES;GRID MM;GRID 1;        \
}'\
'[S:\EAGLE\SCRs\ikony_do_bin\zobraz.png] Zobraz     {\
    vrstvu spojů TOP : display none; display 1 17 18 19 20 21 23 25 51; |\
    vrstvu spojů BOT : display none; display 16 17 18 19 20 22 24 26 52; |\
    obě vrstvy spojů : display none; display 1 16 17 18 19 20 21 22 23 24 25 26 51 52; |\
    osazovák TOP: display none; display 1 17 18 19 20 21 25 51; SET COLOR_LAYER 1 17; SET COLOR_LAYER 16 17; SET COLOR_LAYER 17 15;SET COLOR_LAYER 18 15;SET COLOR_LAYER 21 15;SET COLOR_LAYER 25 15;SET COLOR_LAYER 51 15; |\
    osazovák BOT: display none; display 16 17 18 19 20 22 26 52; SET COLOR_LAYER 16 17; SET COLOR_LAYER 16 17; SET COLOR_LAYER 17 15;SET COLOR_LAYER 18 15;SET COLOR_LAYER 22 15;SET COLOR_LAYER 26 15;SET COLOR_LAYER 52 15; |\
    původní barvy: SET COLOR_LAYER 1 4; SET COLOR_LAYER 16 1; SET COLOR_LAYER 17 2; SET COLOR_LAYER 18 2; SET COLOR_LAYER 19 6; SET COLOR_LAYER 20 15; SET COLOR_LAYER 21 7; SET COLOR_LAYER 22 7; SET COLOR_LAYER 25 7; SET COLOR_LAYER 26 7; SET COLOR_LAYER 51 7; SET COLOR_LAYER 52 7;\
}'\
    '[S:\EAGLE\SCRs\ikony_do_bin\chwidth.png] Změň WIDTH : CHANGE WIDTH'\
    '[S:\EAGLE\SCRs\ikony_do_bin\pad.png] čísla padů {\
             ON : SET PAD_NAMES ON ; |\
            OFF: SET PAD_NAMES OFF;  \
}'\
    '[S:\EAGLE\SCRs\ikony_do_bin\chfont.png] Změň FONT : CHANGE FONT VECTOR, CHANGE SIZE 1mm '\
    '[S:\EAGLE\SCRs\ikony_do_bin\chsize.png] Změň SIZE : CHANGE SIZE'\
    '[S:\EAGLE\SCRs\ikony_do_bin\chratio.png] Změň RATIO : CHANGE RATIO'\
    '[S:\EAGLE\SCRs\ikony_do_bin\delky.png] Délky vodičů : run length-freq-ri;'\
    '[S:\EAGLE\SCRs\ikony_do_bin\ripup.png] Ripup all polygons : ripup @;'\
;

SCH:
Grid Default;
Change Width 0.006;
MENU
'[S:\EAGLE\SCRs\ikony_do_bin\mrizka.png] Mřížku chci {\
        0.3175 mm : GRID ON;GRID LINES;GRID MM;GRID 0.3175 ; |\
         0.635 mm  : GRID ON;GRID LINES;GRID MM;GRID 0.635; ; |\
         1.27 mm   : GRID ON;GRID LINES;GRID MM;GRID 1.27;    |\
         2.54 mm   : GRID ON;GRID LINES;GRID MM;GRID 2.54;    |\
         5.08 mm   : GRID ON;GRID LINES;GRID MM;GRID 5.08;    |\
         1 mm      : GRID ON;GRID LINES;GRID MM;GRID 1;        \
         }'\
'[S:\EAGLE\SCRs\ikony_do_bin\gnd.png] Vlož zem : ADD GND@#Paja_31'\
'[S:\EAGLE\SCRs\ikony_do_bin\5v.png]  Vlož napětí     {\
         +3V3 : ADD +3v3@supply1  |\
        +5V  : ADD +5v@supply1  |\
         +12V : ADD +12v@supply1 |\
         + Vcc : ADD vcc@supply1 \
         }'\
'[S:\EAGLE\SCRs\ikony_do_bin\r.png]  Přidej R     {\
             R-0805 : add R-EU_R0805@rcl  |\
             R-0603 : add R-EU_R0603@rcl  |\
            R-0402 : add R-EU_R0402@rcl   \
        }   '\
'[S:\EAGLE\SCRs\ikony_do_bin\c_ker.png]  Přidej C     {\
             C-0805 : add C-EUC0805@rcl  |\
             C-0603 : add C-EUC0603@rcl  |\
            C-0402 : add C-EUC0402@rcl   \
            }'\
'[S:\EAGLE\SCRs\ikony_do_bin\c_pol.png]  Přidej C-POL     {\
    Pouzdro A : add CPOL-EUSMCA@rcl  |\
    Pouzdro B : add CPOL-EUSMCB@rcl  |\
    Pouzdro C : add CPOL-EUSMCC@rcl  |\
    Pouzdro D : add CPOL-EUSMCD@rcl  |\
    Pouzdro E : add CPOL-EUSMCE@rcl   \
    }'\
'[S:\EAGLE\SCRs\ikony_do_bin\ramecek.png] Vlož rámeček {\
        A4 na šířku : ADD DINA4_L |\
        A4 na výšku : ADD DINA4_P |\
        A3 na šířku : ADD DINA3_L |\
        A3 na výšku : ADD DINA3_P  \
        }'\
'[S:\EAGLE\SCRs\ikony_do_bin\renumber.png] Přejmenuj názvy součástek : run renumber-sheet.ulp'\
;

Rychlé přepínání barev k jednotlivým vrstvám

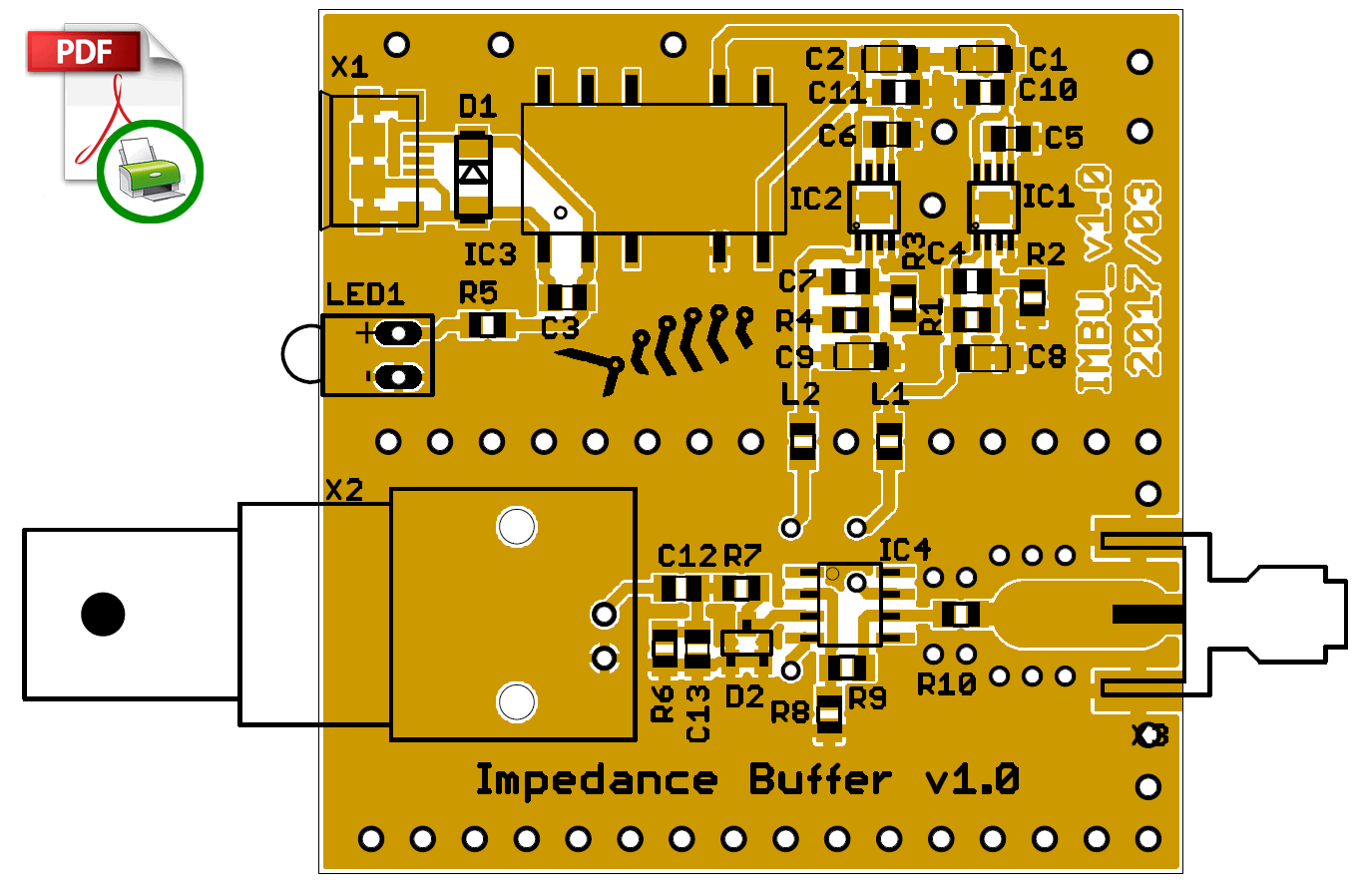

Osazovák TOP a Osazovák BOT - tuto funkci používáme pro rychlou změnu nastavená barev jednotlivých vrstev pro tisk/export přehledných nebo černobílích podkladů pro osazovací plán desky plošných spojů (v editoru desky). Díky inverznímu nastavení barev je pak plošný spoj světle šedý a popisky černé.

Osazovák

Kde brát inspiraci

Dejte nám vědět!

Pokud máte zajímavý nápad na tlafíčka či funkci, napište nám na naše fórum.
