Laboratorní zdroj je nezbytnou součástí každé dílny, elektrokroužku či laboratoře. Zde najdete stručný návod, jak efektivně postavit bezpečný a jednoduchý zdroj z dobrým poměrem cena/výkon. Náš laboratorní zdroj je velmi jednoduchý, obsahuje modul spínaného zdroje z Číny a je pouze zabudován do krabičky a opatřen konektory. Vlastní napájení zajištuje adaptér, který z 230V sítě udělá bezpečné malé napětí.

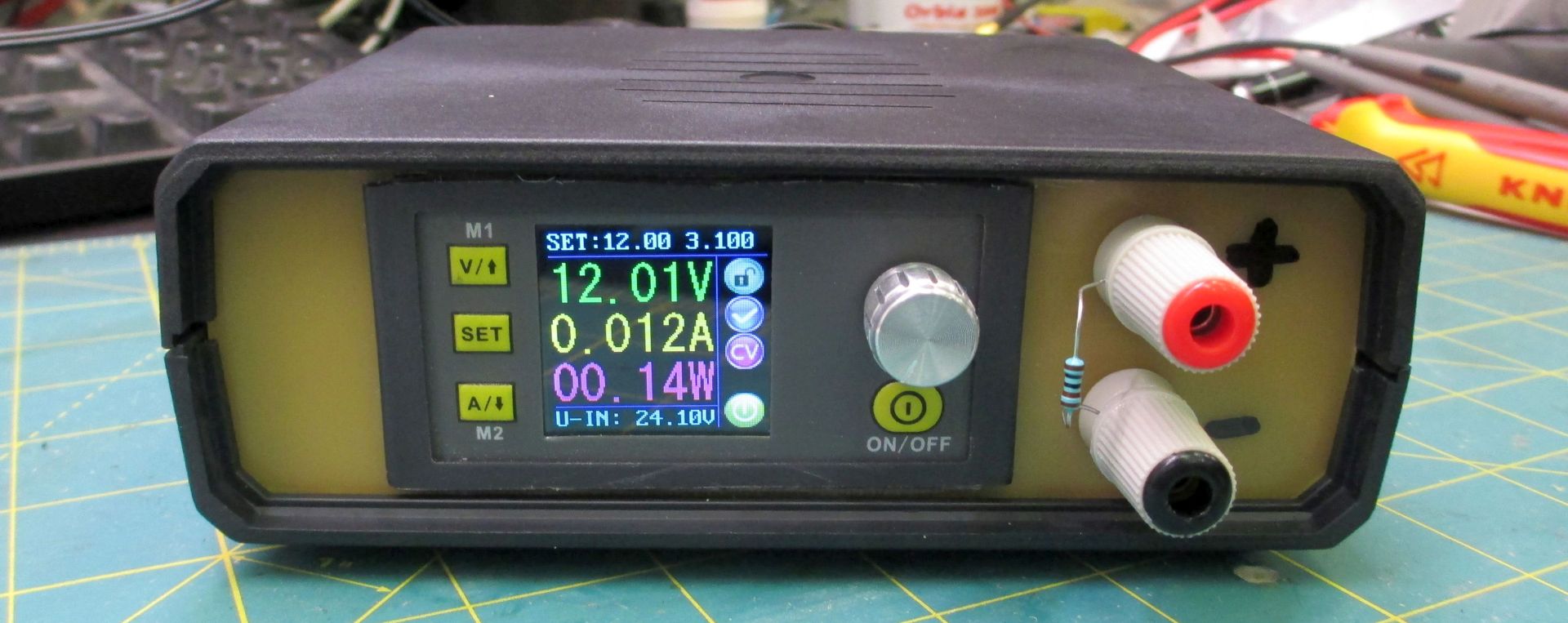

Zdroj 1

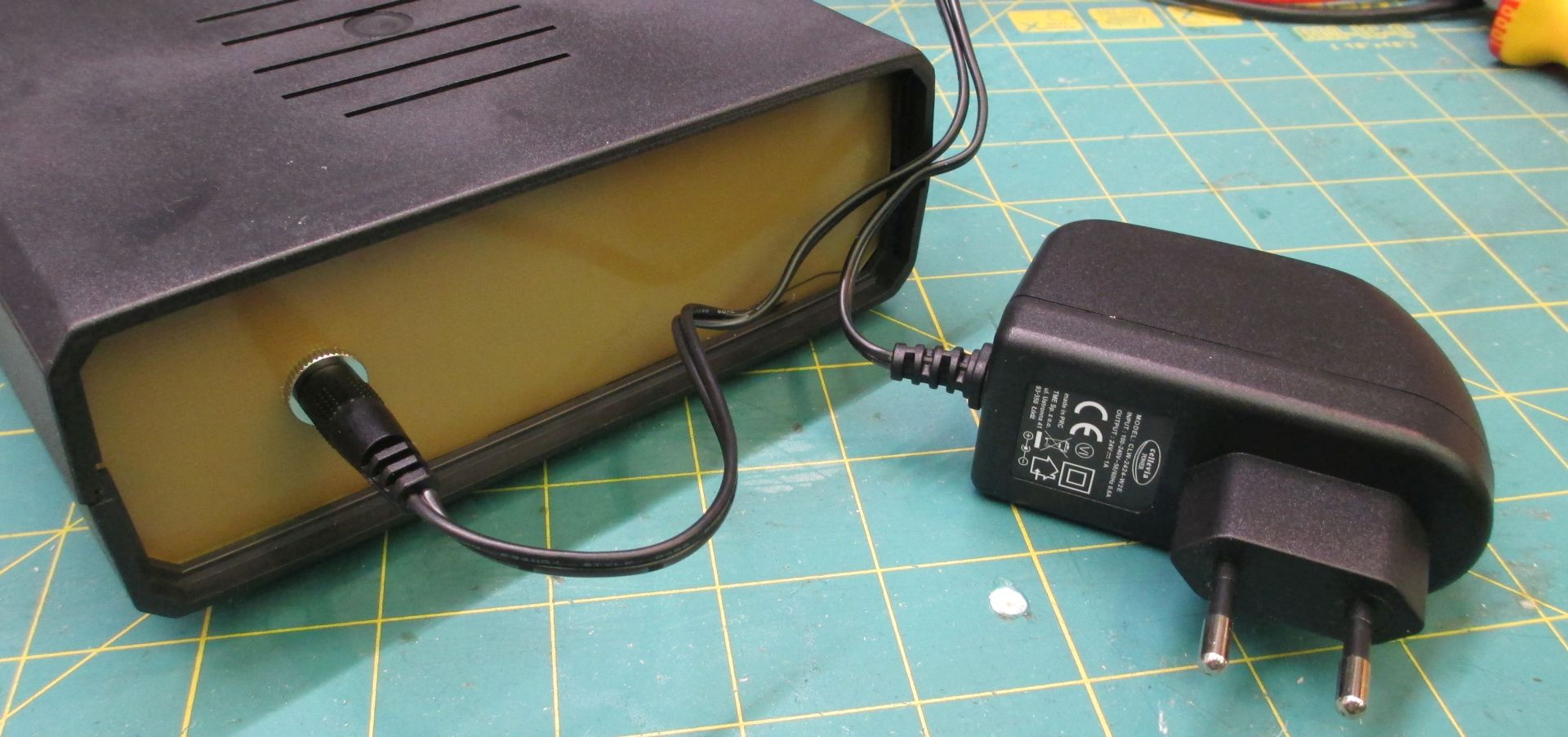

Zdroj 2

Komponenty

  • Modul spínaného zdroje například 0-32V/0-3A E-bay
  • Napájecí adaptér - lze použít i jiný např. od starého notebooku, my jsme měli k dispozici adaptér 24V/1A TME
  • Krabička - optimální TME (my jsme použili torchu nižší)
  • Součátky: vyhlazovací a blokovací kondenzátory elektrolitický 1000uF/50V a keramický 100nF/50V přímo na šroubovací svorky zdroje

Konstrukce

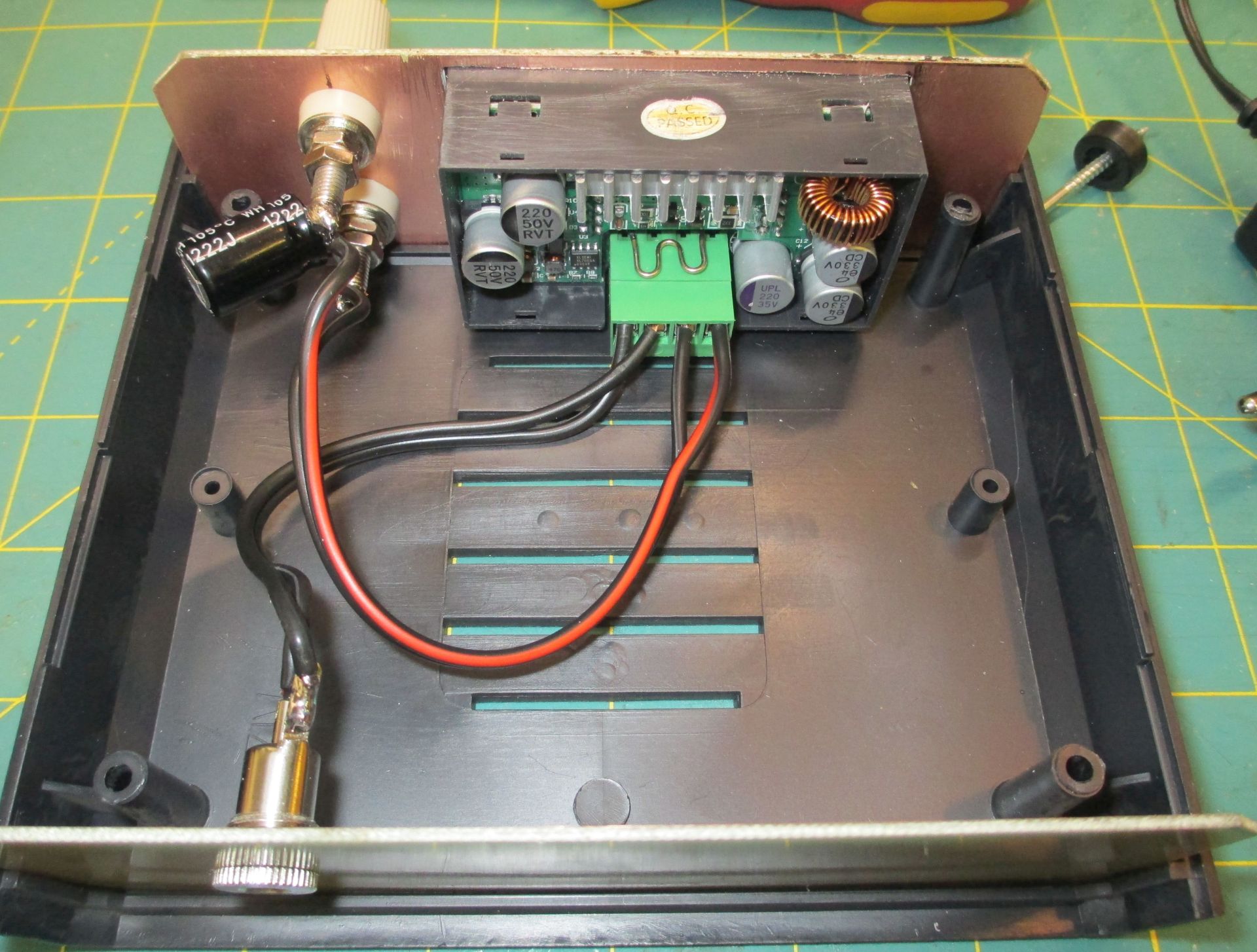

Konstrukce

Uvnitř není nic složitého. Vstupní a výstupní svorky + a -, paralelně na výstup přídavné vyhlazovací kondezátory.

Závěr

Zdroj má hned několik výhod. Zaprvé cena a jednoduchost. Protože pracuje s bezpečným napětím, mohou se do konstrukce pustit i úplní začátečníci. Tedy pro bežné pokusy, například s digitální elektronikou, je to výborná věc. Také lze zdroj celý zabudovat do rozvodné lišty, tak jak je používáme u nás v radioklubu.
