Obsah

  1. Instalace ve windows
  2. Rychlé seznámení s prostředím
  3. Programování bez arduina
  4. platformio.ini
  5. Závěr
  6. Instalace pod linuxem - Fedora
  7. Problémy při instalaci

Instalace ve windows

Závislosti

Nejdřív nějaké potřebné programy.

  1. Z python.org stáhneme verzi 2.7.x s verzí 3.x to fungovat nebude.
  2. Nainstalujeme standartním způsobem jen musíme při instalaci vybrat přidat python do proměnné PATH

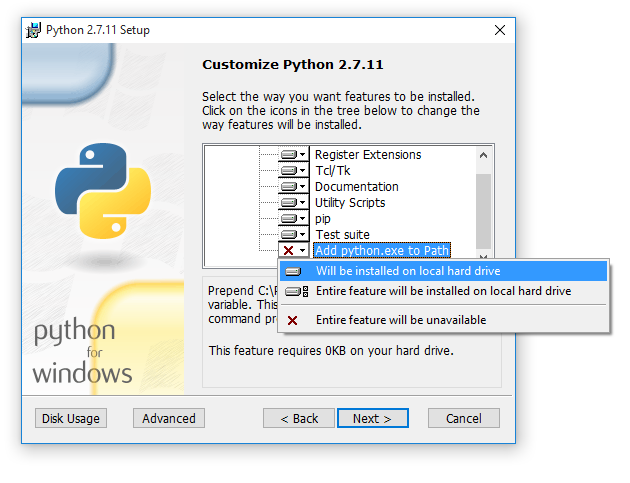

Python path screenshot

Dále clang - ten sice není nutný ale bez něj nefunguje automatické doplňování, což je velmi užitečný pomocník

  1. Z llvm.org stáhneme verzi pro windows (až dole)
  2. To samé jako u pythonu

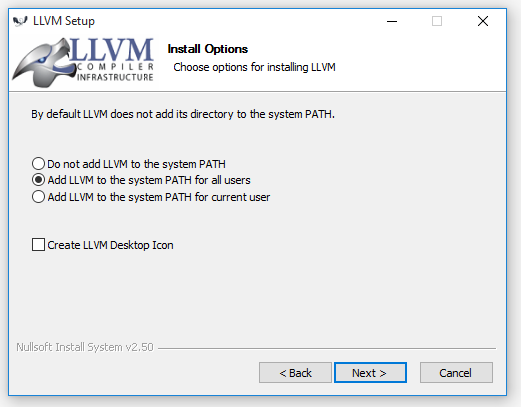

Clang path screenshot

PlatformIO

  1. Stáhneme z platformio.org
  2. Nainstalujeme - nakonec se i automaticky zpustí prostředí Atom, na kterém je to postavené
  3. Počkáme, až se dokončí instalace dalších věcí

Oprava české klávesnice

Pokud používate českou klávesnici tak si určitě všimnete neschopnosti psát {}[] atd pomocí AltGr+Něco. Naštěstí se to dá snadno opravit. Zmáčkneme Ctlr-Shift-P, napíšeme keymap a zmáčkneme Enter.

Na konec zobrazeného souboru zkopírujeme následující, uložíme a hotovo

'.platform-win32 atom-workspace, .platform-win32 atom-text-editor':
  'ctrl-b': 'platformio-ide:target:build'
  'ctrl-r': 'platformio-ide:target:upload'
  'ctrl-alt-b': 'unset!'
  'ctrl-alt-g': 'unset!'
  'ctrl-alt-c': 'unset!'
  'ctrl-alt-v': 'unset!'
  'ctrl-alt-f': 'unset!'
'atom-workspace, atom-text-editor':
  'ctrl-alt-b': 'unset!'
  'ctrl-alt-c': 'unset!'
  'ctrl-alt-f': 'unset!'

'atom-text-editor':
  'ctrl-alt-f': 'unset!'
'atom-workspace atom-text-editor:not([mini])':
  'ctrl-alt-f': 'unset!'
'.platform-win32, .platform-linux':
  'ctrl-alt-f': 'unset!'

'.platform-win32 atom-text-editor, .platform-linux atom-text-editor':
  'ctrl-alt-q': 'unset!'

'atom-workspace atom-pane':
  'ctrl-alt--': 'unset!'

'body':
  'ctrl-alt-r': 'unset!'

'.platform-win32 atom-text-editor':
  'ctrl-alt-.': 'unset!'
  'ctrl-alt-m': 'unset!'

'.platform-win32 .find-and-replace, .platform-linux .find-and-replace':
  'ctrl-alt-c': 'unset!'
'.platform-win32 .project-find, .platform-linux .project-find':
  'ctrl-alt-c': 'unset!'

Tento konfigurační soubor navíc ještě nastavuje ctrl-b na sestavení (build) a ctrl-r na nahrání projektu (run). Je to hned navrchu toho souboru - pokud vám tato konfigurace nevyhovuje stačí jí změnit.

Rychlé seznámení s prostředím

Vytvoření projektu je snadné - stačí kliknout na ikonku nového projektu

Vytvořit nový projekt

Tím se nám otevře následující menu, které snad nemusím vysvětlovat (vybereme desku a složku, kde se projekt vytvoří)

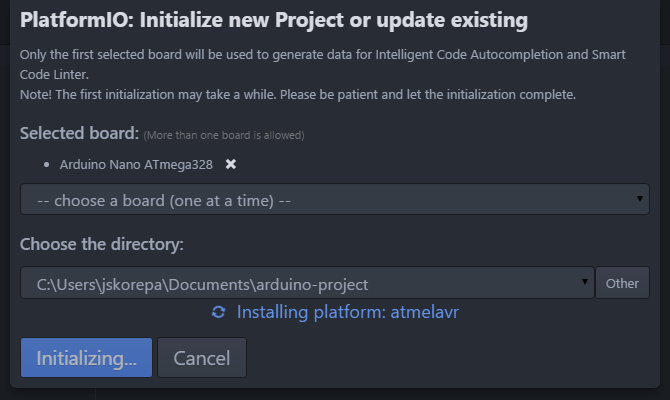

Menu pro vytvoření nového projektu

Následně ve složce src vytvoříme soubor s programem (např main.cpp) - klikneme pravým na src a dáme New File - nyní můžeme programovat. Např jednoduchý program na blikání ledkou.

#include "Arduino.h"

void setup()
{
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop()
{
  digitalWrite(LED_BUILTIN, HIGH);
  delay(1000);
  digitalWrite(LED_BUILTIN, LOW);
  delay(1000);
}

Pokud uděláme chybu a soubor uložíme tak nás prostředí samo upozorní aniž bychom museli kompilovat. Pro nahrání programu do arduina stačí zmáčnout ctrl-r nebo kliknout na druhou ikonu zhora (šipka vpravo).

Programování bez arduina

PlatformIO arduino podporuje, ale nijak nevyžaduje. Stejně jako v Arduino IDE nebo eclipse či Atmel Studiu i tady bude fungovat následující program (který dělá totéž co program výše - bliká ledkou)

#include <avr/io.h>
#include <util/delay.h>

int main(void)
{
  DDRB = 1;
  while(1)
  {
    PORTB ^= 1;
    _delay_ms(1000);
  }
}

platformio.ini

Pokud nechcete, nemůžete nebo nemáte arduino tak platformio lze nastavit i na použití například s USBasp:

[env:myboard]
platform = atmelavr
framework = arduino
board = uno
board_mcu = atmega328p
upload_protocol = usbasp -B5
build_flags = -Llibs -DDEBUG -Wl,-u,vfprintf -lprintf_flt
board_f_cpu = 4000000UL

Pokud chceme používat arduino knihovny, které jsme si už nainstalovali tak přidáme

[platformio]
lib_dir=~/Arduino/libraries # případně jiná cesta

nebo je můžeme umístit přímo do složky lib

Závěr

To je vše! Nyní máte vývojové prostředí (nejen) pro Arduino, které je mnohem lepší než arduino IDE.

Instalace pod linuxem - Fedora

Instalace ve fedoře je o poznání rychlejší a jednodušší. Pokud už máte atom

sudo dnf -y install clang
apm install platformio-ide

Pokud ještě ne

sudo dnf -y install clang
sudo dnf -y install https://dl.bintray.com/\
platformio/ide-bundles/platformio-atom-linux-x86_64.rpm

Česká klávesnice funguje dobře od základu takže výše uvedený config není potřeba, ale je užitečné si nastavit klávesové zkratky na zkompilování (zde ctrl-b) a nahrání kódu (ctrl-r).

'.platform-linux atom-workspace, .platform-linux atom-text-editor':
  'ctrl-b': 'platformio-ide:target:build'
  'ctrl-r': 'platformio-ide:target:upload'

Problémy při instalaci

platformio could not be spawned...

  1. Máte python verze 2.7.x? Pokud máte python 3.x tak to nebude fungovat.
  2. Máte avast? Pokud ano tak ho na chvíli vypněte. S jinými antiviry to normálně funguje.
