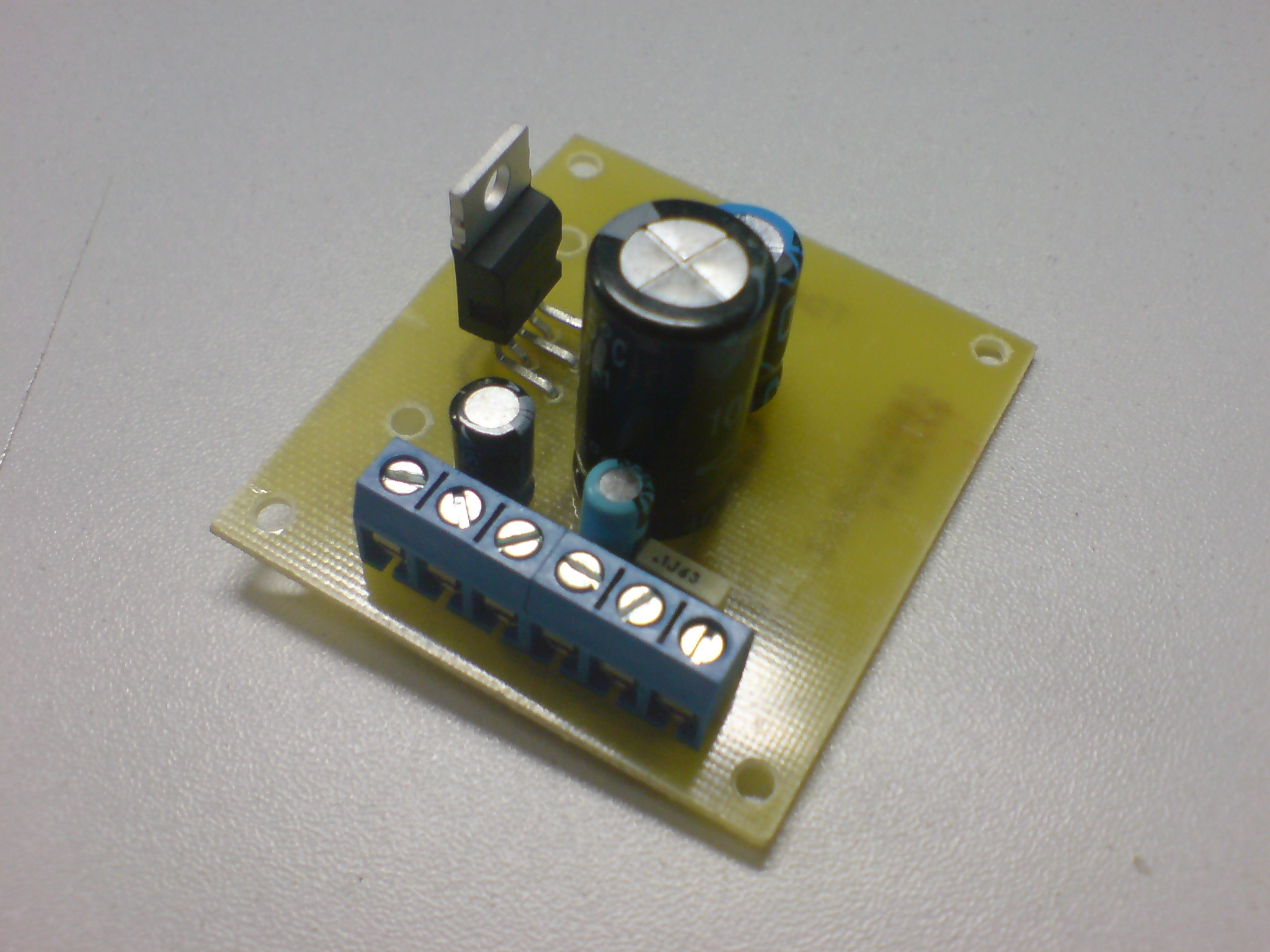

Asi každý si někdy chtěl postavit vlastní zesilovač. V tomto zapojení je využit integrovaný obvod TDA2003, který v sobě integruje většinu potřebný součástí zesilovače. TDA2003 je jednokanálový zesilovač s maximálním výstupním výkonem 10W. Obvod také obsahuje ochrany proti zkratu mezi piny i proti přehřátí. Zesilovač pracuje v rozmezí napájecího napětí 8 - 18V. Pro stereo verzi stačí vyrobit dva tyto monobloky a doplnit o regulaci hlasitosti.

Hodnoty R1X a C4X volte 39R, 39nF, nebo 47R, 33nF, nebo 33R, 47nF. Celková hodnota R3 + R4 by měla být 2.2R. Plošný spoj byl navržen tak, aby se dobře vyráběl i osazoval. Na plošném spoji se nachází několik SMD součástek velikosti 0805, které by ale neměl být problém zapájet.

Po osazení všech součástek doporučuji pečlivě překontrolovat zkraty, studené spoje a poté zesilovač připojit na zdroj s možností regulace proudu s nastaveným napětím 12V a proudem do 100mA. Pokud bude zesilovač bezproblémově fungovat, tak jej lze připojit na stálý zdroj. V radioklubu nám tento zesilovač bezchybně pracuje více než rok a nezaznamenali jsme žádné potíže.

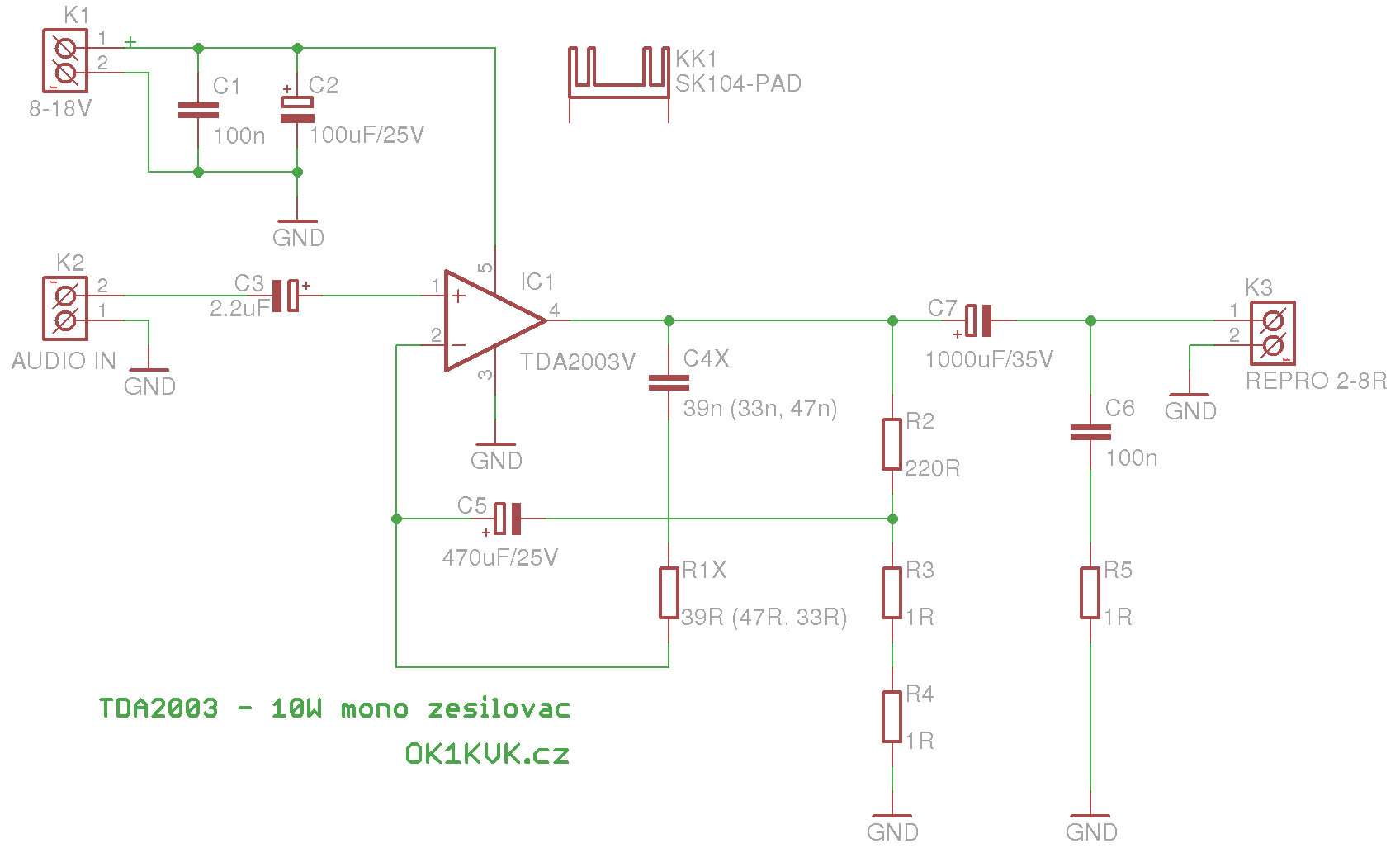

Schéma

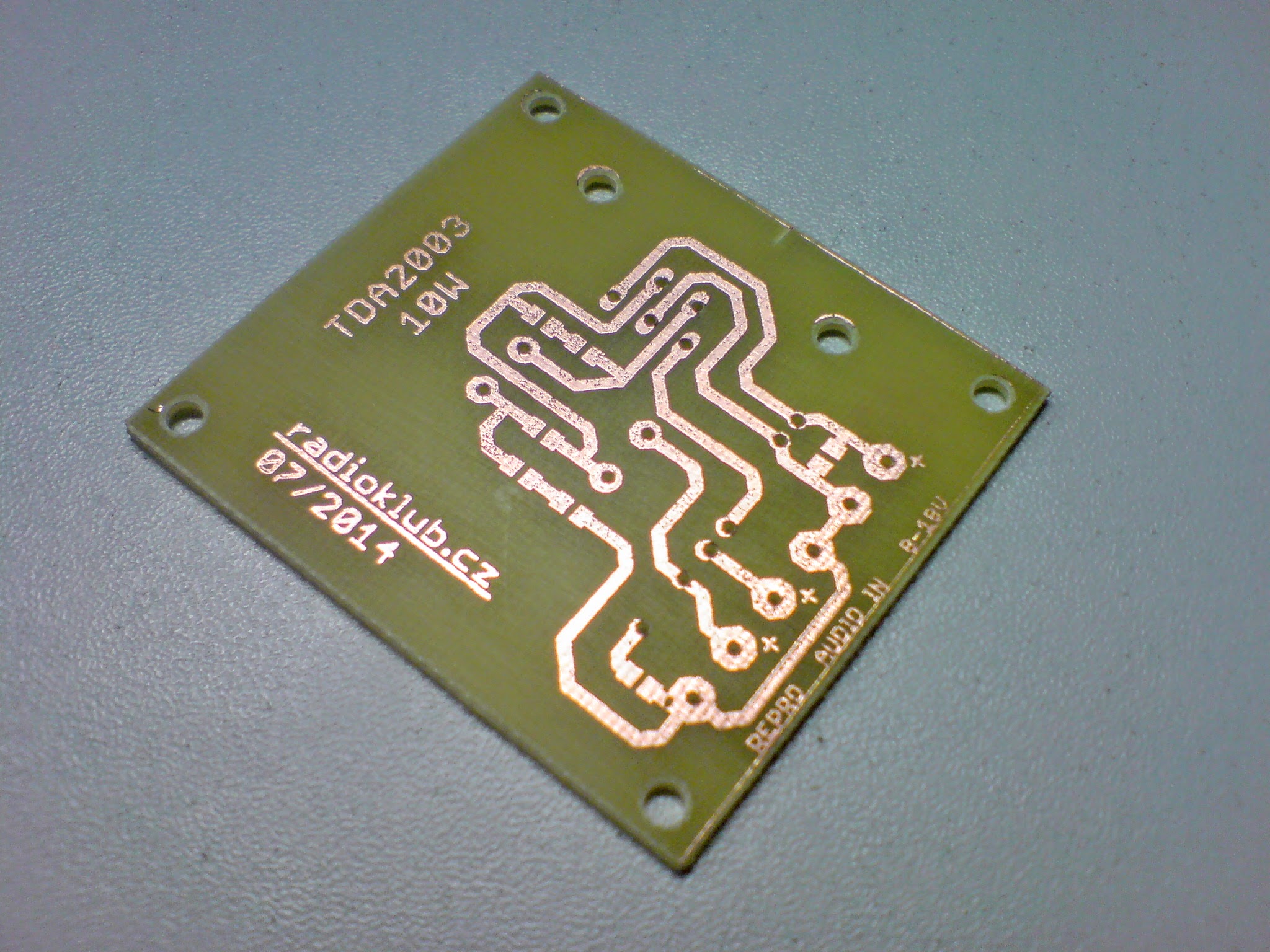

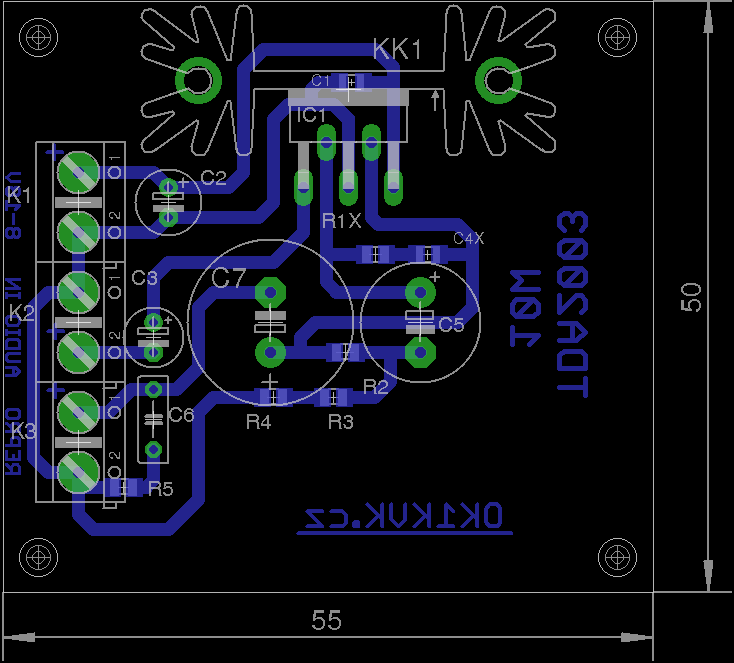

Plošný spoj

Zdrojové soubory

Schéma: eagle, PDF Plošný spoj: eagle, PDF Osazovací plán: PDF

Celý projekt: ZIP

Projekt na GitLabu TDA2003-10W-amp.git

Seznam součástek
