Blíží se nám Vánoce a náš kroužek mládeže si pro vás dnes připravil novou konstrukci blikajícího vánočního SMD stromečku s 16 LED. Stromeček je řízen mikroprocesorem ATmega8.
Stromeček je co nejjednoduší a k jeho rozblikání Vám stačí opravdu základy programování mikroprocesorů Atmel. Pokud se cítíte být v programování zdatnější, můžete využít tlačítka SW1 a třeba měnit program blikání.

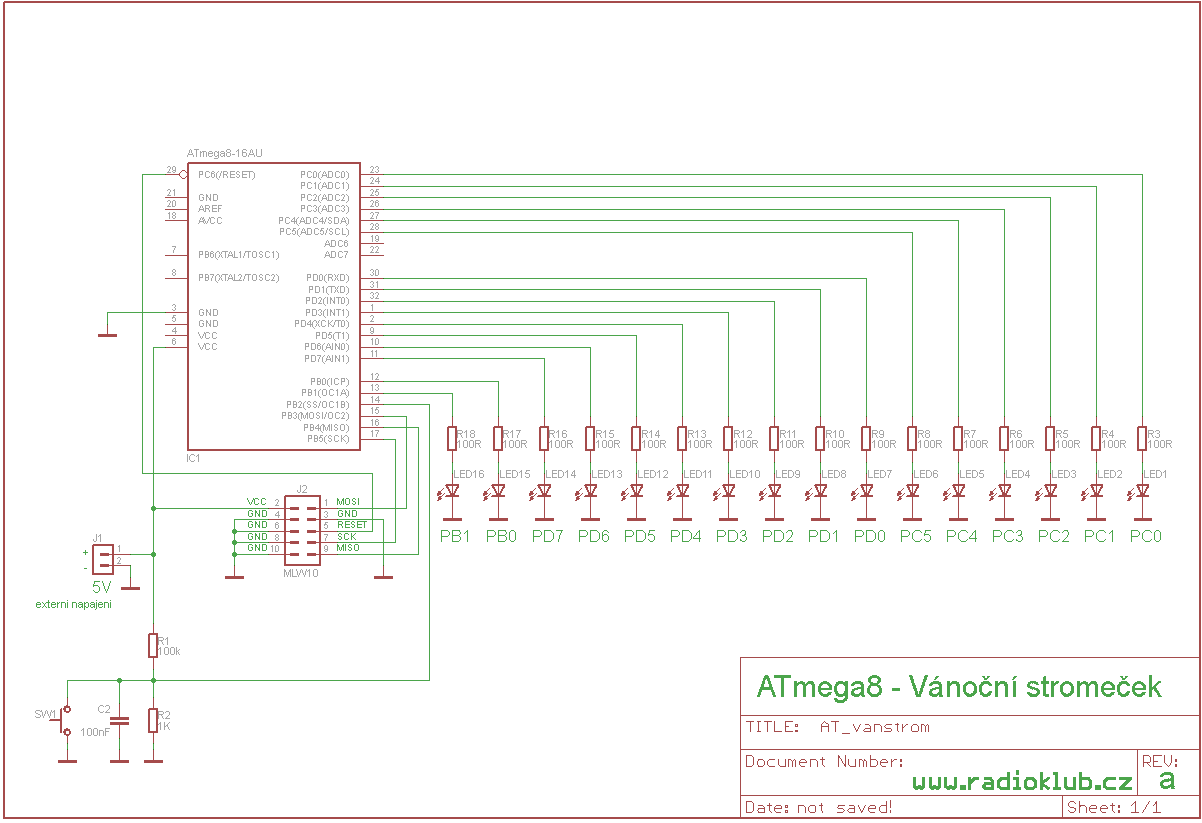

Schéma

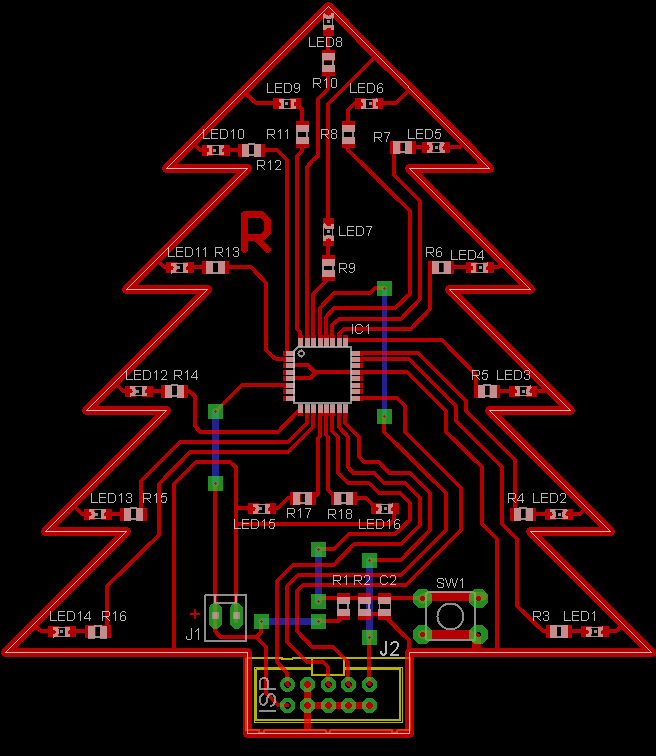

Plošný spoj
Zdrojové soubory
Schéma: eagle, PDF Plošný spoj: eagle, PDF 1:1 Osazovací plán PDF
Celý projekt: ZIP
Projekt na GitLabu: vanocni-led-stromecek-s-atmega8.git

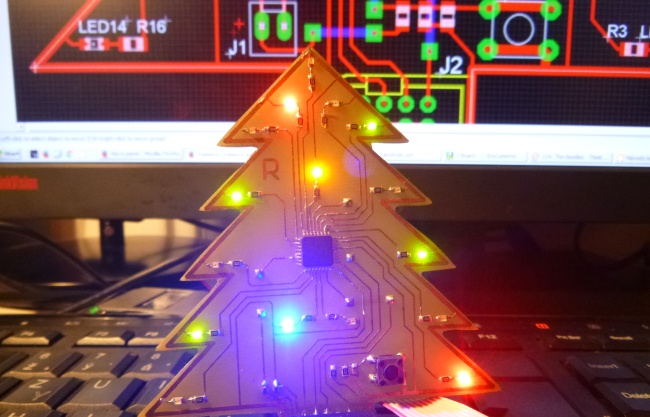

Deska byla vyrobena metodou nažehlením tonneru.
Seznam součástek
Označení | Hodnota | Datasheet | Odkaz do obchodu |
---|---|---|---|
R1 | 100 kΩ, SMD 0805 | ||
R2 | 1 kΩ, SMD 0805 | ||
R3 - R18 | 100 Ω, SMD 0805 | ||
C1 | 100 nF, SMD 0805 | ||
C4, C5 | 100 µF | ||
IC1 | ATmega8a-AU | ATmega8a.pdf | tme.eu |
LED1 - LED16 | různé barvy, SMD 0805 | ||
J1 | napájecí konektor, rozteč 2,54 mm | ||
J2 | MLW10 | tme.eu | |
SW1 | mikrotlačítko SMD nebo THT |
Video
Dejte nám vědět!
Jestli narazíte u tohoto zapojení na nějaký problém, tak neváhejte a napište nám na fórum.
