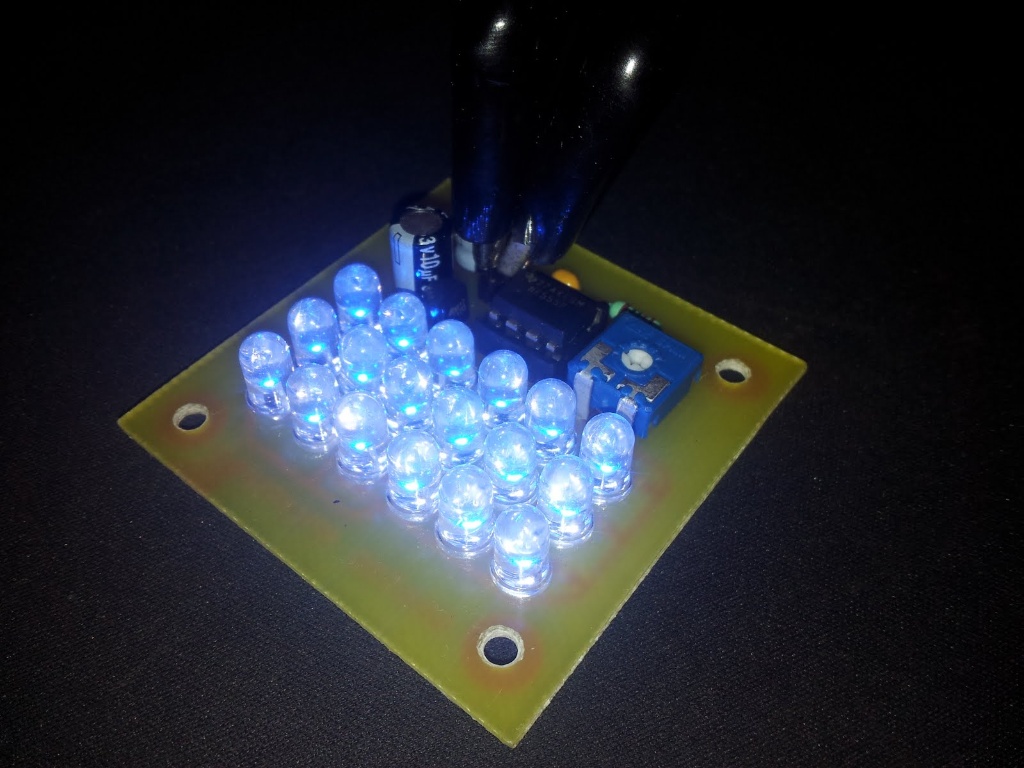

Další zapojení jednoduchého majáku s NE555 pro kroužek elektroniky.

. .

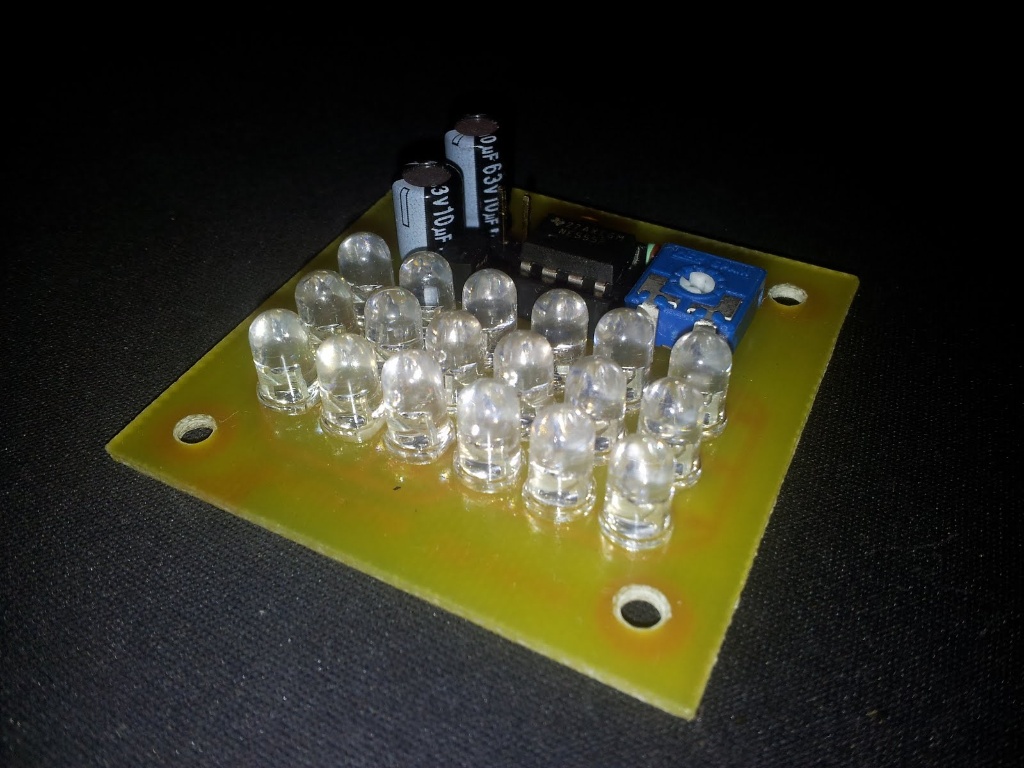

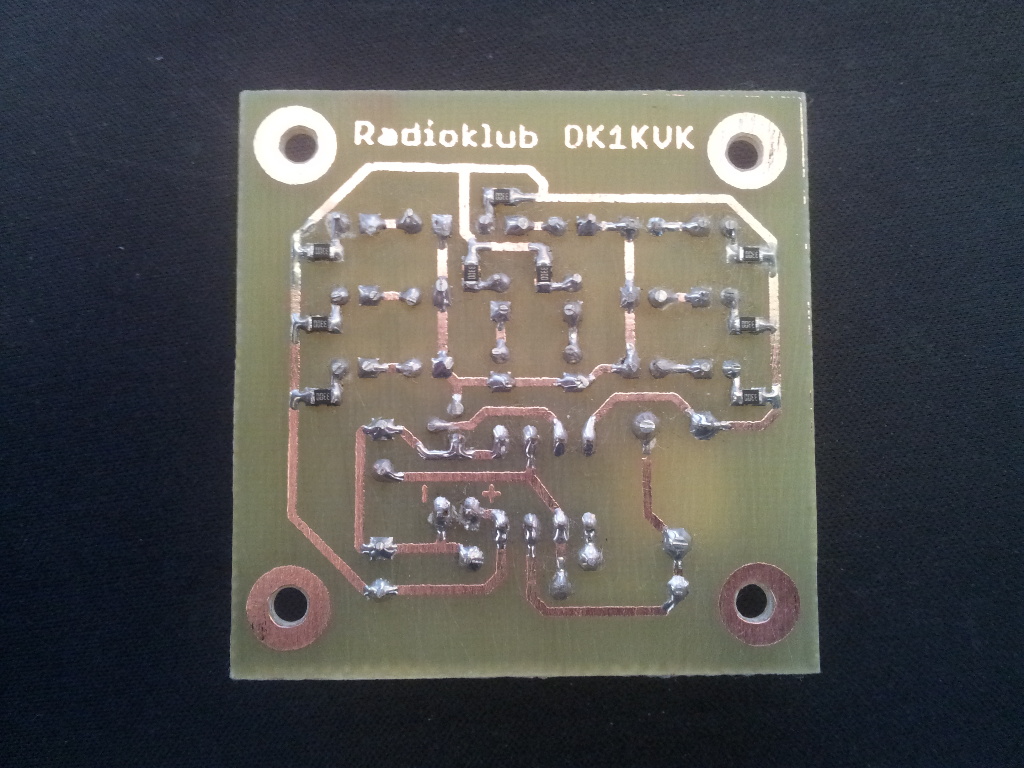

Integrovaný obvod NE555 je zapojen jako astabilní klopný obvod, což znamená, že se na výstupním pinu 3 (OUT) střídavě mění stavy 0 a 1. Dobu mezi zapnutím a vypnutím (střídu) je možné měnit trimrem P1. 01V zapojení jsou použity vývodové součástky a SMD rezistory velikosti 0805 u LED. Velikost předřadných rezistorů k LED doporučuji spočítat pro použité LED (různé LED mají povolená různá napětí a různé proudy). Frekvenci blikání lze měnit hodnotou kondenzátoru C2. .pcb. . Zapojení lze napájet stejnosměrným napětím od 5V do 15V.PDF verze: schéma, plošný spoj, osazovací plánEagle:  Odkaz na celý repozitář + doporučená Pájovo knihovna součástek #PaJa_22.lbr. Deska byla vyrobena metodou nažehlením tonneru.Podívejte se také na video (YouTube). Seznam použitých součástek:R1 - 10kΩR2 - R10 - 100Ω - hodnota podle použitých LEDP1 - 2M5C1 - 100n keramickýC2, C3 - 10μF elektrolitycký, 63VD1 - D18 - LED 5mmIO1 - NE555 DIL-8Q1 - BS170 TO-92 K1 - napájení.
