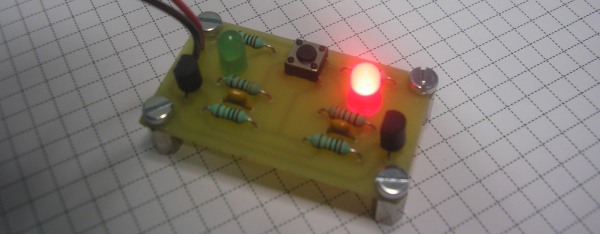

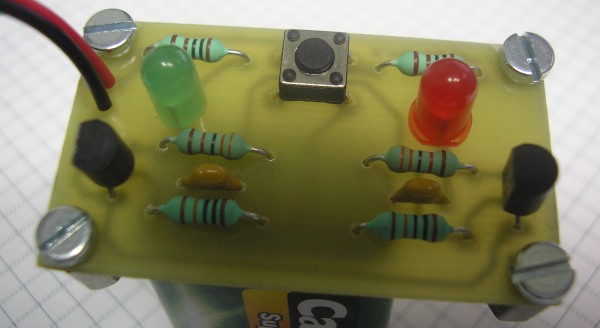

Další jednoduché zapojení určené pro náš kroužek mládeže, tentokrát rozhodovacího obvodu Ano-Ne. Nemůžete se rozhodnout? Už si neházejte mincí - postavte si náš rozhodovací obvod. Při stisku tlačítka se spustí multivibrátor (blikač), který ovšem bliká velmi rychle. Při rozepnutí tlačítka se zastaví blikač na jedné z pozic Ano-Ne. Stav po rozepnutí je náhodný, podle toho jak dlouho jsme drželi tlačítko stisknuté. . .

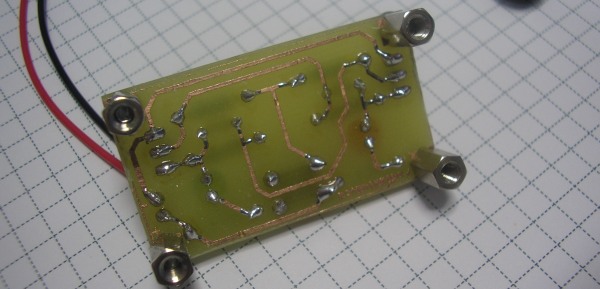

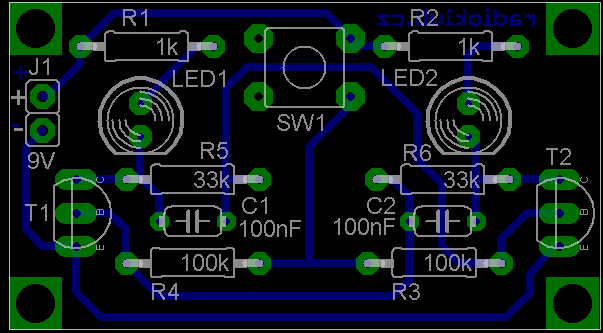

Varování: NEDOPORUČUJEME ROZHODOVAČ POUŽÍVAT PRO ZÁVAŽNÁ ROZHODNUTÍ! - může vám zásadně změnit život! :-) *Tento obvod v žádném případě nezajistí správné a nejlepší rozhodnutí, vy pouze náhodně vybere jednu z možností.Napájení je ve schematu *9V, ale některé moderní (hlavně červené) LED diody by mohly při tomto napětí lehce svítit i když by měla být rozsvícena pouze dioda zelená a je tedy nutné snížit toto napájecí napětí. Zapojení funguje i od 3V. Schéma: schema. Plošný spoj: pcb. PDF verze: schéma, plošný spoj 1:1 (45x25mm), osazovací plán Eagle 5.11: SCH a BRD + doporučená Pájovo knihovna součástek #PaJa_22.lbr.Deska byla vyrobena metodou nažehlením tonneru. Seznam použitých součástek:R1,R2 -1k - velikost 0207R3,R4 - 100k - velikost 0207R5,R6 - 33k - velikost 0207T1,T2 - BC547 nebo jiný NPN tranzistor LED1 - zelená svíticí dioda, 5mmLED2 - červená svíticí dioda, 5mm
