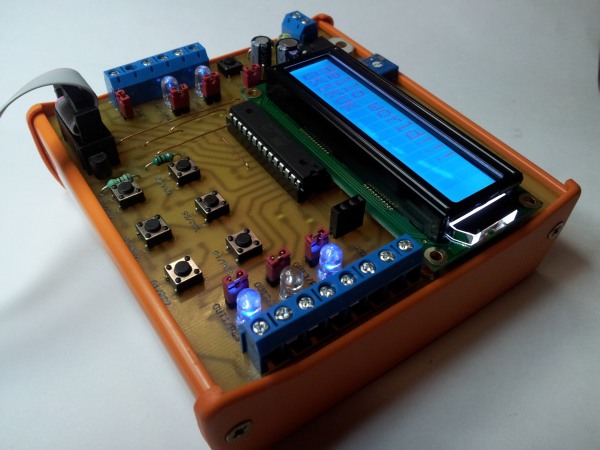

Tato konstrukce slouží k dalšímu seznámení s mikroprocesory od firmy Atmel. Jde o jednoduché zapojení, kde jsme připojili nové rozhraní - LCD displej. Na jednoduchých příkladech programů budeme postupně pronikat do tajů jednočipů. . .

Zde můžete najít články a výukové programy s popisem, které budeme zkoušet na tomto zapojení.

PROGRAMY: LCD_001.c LCD_002.c

Pomocné programy: atmega_lcd_uni_cfg.c kbd_2x3dm.c lcd.c wait.c

Schéma:

schema

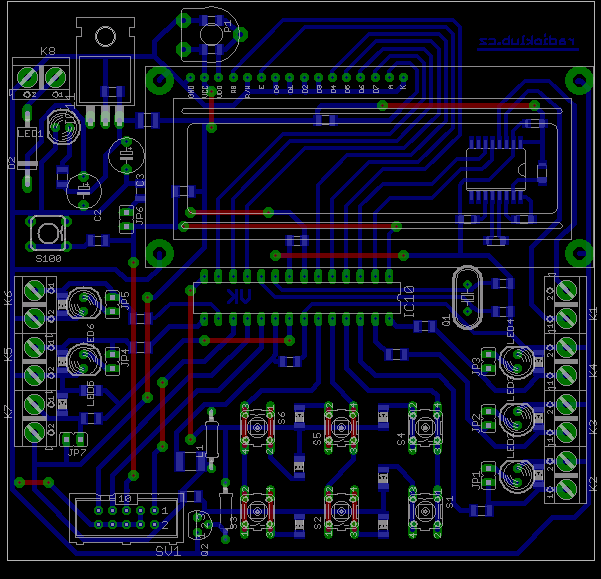

Plošný spoj:

pcb.

PDF verze: schéma, plošný spoj 1:1 (100x105mm), osazovací plán TOP a BOT Eagle 6.1: SCH a BRD + doporučená Pájovo knihovna součástek #PaJa_22.lbr

Seznam použitých součástek:

  • LCD - displej 16x2 s řadičem HD44780 - TME.cz
  • IC1 - ATmega8 - DIL28 - mikroprocesor
  • Krabička - konstrukční krabička s bočnicemi - SE100x105mm + 2x FEF100 + 4x vrut M3x25
.
