Zase jedno ověřené a oblíbené zapojení mezi naší mládeží. Světelného hada už na našich stránkách jednou máme. Tento had má sice jen 4 LED, ale je na výrobu jednodušší. Plošný spoj nemá tak husté spoje a jeho výroba bude snažší. Více uvnitř článku.
Integrovaný obvod IC1 je 4 x 2-vstupové hradlo NAND - 7400 nebo dostupnější 74HC00. LED diody si můžete zvolit dle vlastní fantazie a možností. Pokus si úplně nejste jisti, zda umíte správně pracovat s integrovanými obvody CMOS, raději pod IC1 umístěte patici.
Schéma

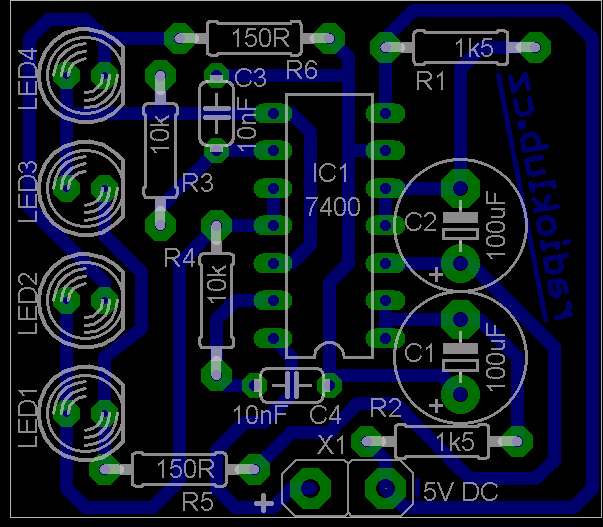

Plošný spoj
Zdrojové soubory
- PDF verze: schéma, plošný spoj 1:1 (40x35mm), osazovací plán
- Eagle 5.11: SCH a BRD + doporučená Pájovo knihovna součástek #PaJa_22.lbr.

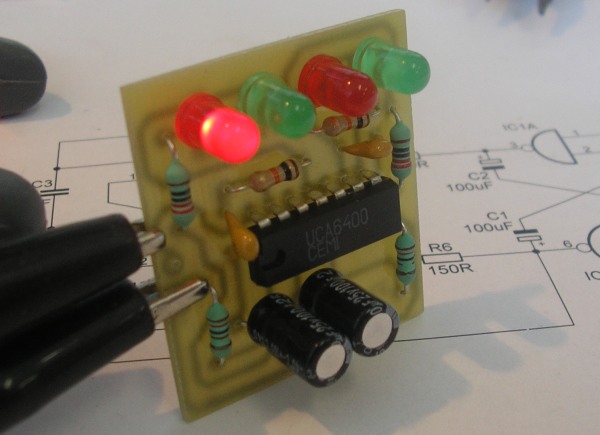

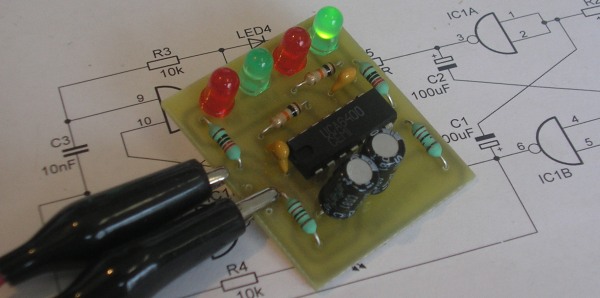

Deska byla vyrobena metodou nažehlením tonneru.
Seznam použitých součástek:
- R1,R2 - 1k5 - velikost 0207
- R3,R4 - 10k - velikost 0207
- R5,R6 - 150R - velikost 0207
- C1,C2 - 100uF/16V elektrolyt - RM 5mm
- C3,C4 - 10nF/50V keramika X7R- RM 5mm
- IC1 - 7400N - DIL14 - 4 x 2-vstupové hradlo NAND nebo 74HC00
- LED1,2,3,4 - svíticí diody barvy dle vaší fantazie, RM 5mm.
