Na našem závodním pracovišti se nám již nevejdou do vysílací místnosti všechny koncové stupně. Nyní jimi vyhříváme kuchyň. A ke kontrole výstupních výkonů a PSV antén používáme externí zobrazovací panel, který je umístěn nad monitorem operátora. Před měřící přístrije je zařazen stejnosměrný zesilovač se špičkovým detektorem pro indikaci PEP popisovaný v následujícím článku.

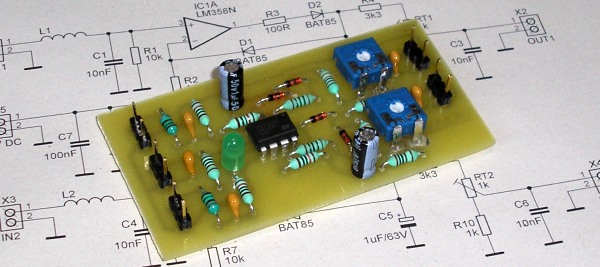

Zapojení je prosté, jde o dvojitý operační zesilovač IC1 LM358 s regulací urovně výstupu trimry RT1 a RT2. Na vstupu je zařazena sériová tlumivka L1,L2. Vstup i výstup je opatřen blokovacími kondenzátory C1,C3,C4,C6. Destička je opatřena dvěmi upěvňovacími otvory, které jsou od sebe vzádlené 35mm. Napájení je 12V stejnosměrných.
Schéma:
.

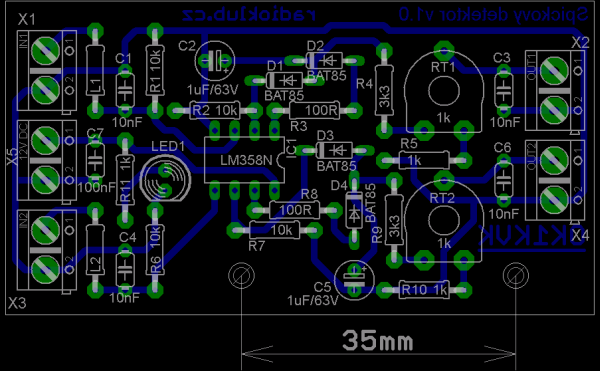

Plošný spoj:
.
PDF verze: schéma, plošný spoj 1:1 (75x40mm), osazovací plánEagle 5.11: SCH a BRD + doporučená Pájovo knihovna součástek #PaJa_22.lbr..Seznam součástek:R1,R2,R6,R7 - 10k 0207R3,R8 - 100R 0207R4,R9 - 3k3 0207
R5,R10,R11 - 1k 0207RT1,RT2 - 1k PT10C1,C3,C4,C6 - 10nF/50V keramikaC7 - 100nF/50V keramika
C2,C5 - 1uF/63V elektrolytL1,L2 - 100uH 0207
D1,D2,D3,D4 - BAT85 schottky spínací diodaLED1 - 5mm zelenáIC1 - LM358N - DIP8X1-X5 - svorkovnice či PIN lišty - RM 5mm
