Kdo by neznal klasickou ruletu, naše zapojení elektronické rulety má pouze 10 pozic (10 LED). 5 LED je červených a 5 zelených. Tlačítkem roztočíme ruletu, po uvolnění tlačítka se ruleta ještě chvíli točí. Pak zůstane svítit pouze jedna LED. Z připojeného piezo-reproduktoru se ozývá zvuk poskakující kuličky.
Je už to skoro trapné, ale zase opět zapojení obsahuje náš známý Johnsonův čítač 4017. Ovšem jako generátor impulzů pro čítač je použit dvojitý operační zesilovač LM1458N. Ruleta obsahuje dva plošné spoje. Více bude jasné z obrázků a videa. Piezo reproduktorek jsme nenašli menší, jinak by bylo asi lepší použít menší. Změnou hodnoty C3 můžete ovlivnit dobu dotočení rulety po uvolnění tlačítka. Na fotkách omluvte náhradu za chybějící dutinkovou lištu J1A, kterou jsme neměli a tak jsme tam dali jeden pin původně určený na kabel.
Schéma

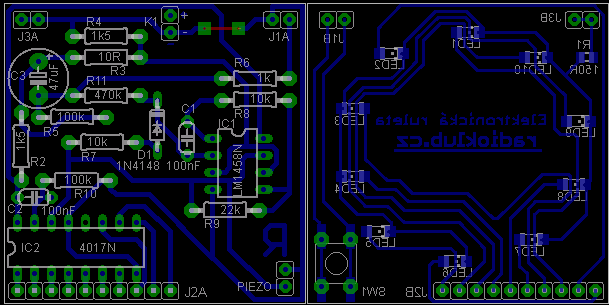

Plošný spoj
PDF verze: schéma, plošný spoj 1:1 (2ks 45x45mm), osazovací plán
Eagle 5.9: SCH a BRD + doporučená Pájovo knihovna součástek #PaJa_22.lbr. Deska byla vyrobena metodou nažehlením tonneru.
Seznam použitých součástek
- R1 - 150R - SMD velikost 0805R2,
- R4 - 1k5 - velikost 0207R3 - 10R - velikost 0207R5
- R10 - 100k - velikost 0207
- R6 - 1k - velikost 0207
- R7,R8 - 10k - velikost 0207
- R9 - 22k - velikost 0207
- C1,C2 - 100nF/50V keramika X7R- RM 5mm
- C3 - 47uF/35V elektrolyt - RM 5mm
- IC1 - LM1458N - DIL8 - dvojitý operační zesilovač (HS)
- IC2 - 4017N - DIL14 - Jonsonův čítač (HS)
- LED1,3,5,7,9 - SMD LED červená - velikost 1206
- LED2,4,6,8,10 - SMD LED zelená - velikost 1206
- PIEZO - Piezo reproduktorek (GME)
- J1A, J3A - dutinková lišta do DPS - 2pin, rozteč vývodů 2.54mm (GME)
- J2A, - dutinková lišta do DPS - 10pin, rozteč vývodů 2.54mmJ1B,J3B - pinová lišta do DPS - 2pin, rozteč vývodů 2.54mm (GME)
- J2B, - pinová lišta do DPS - 10pin, rozteč vývodů 2.54mmK1 - napájení z 9V baterie (GME)

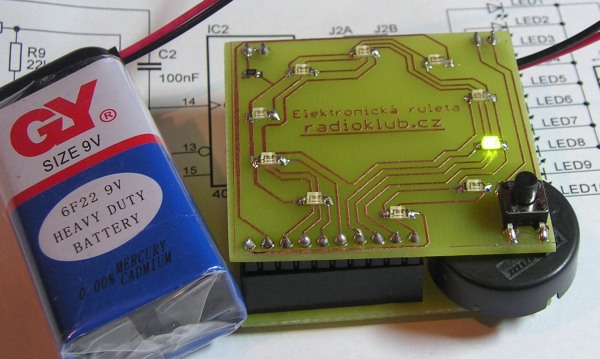

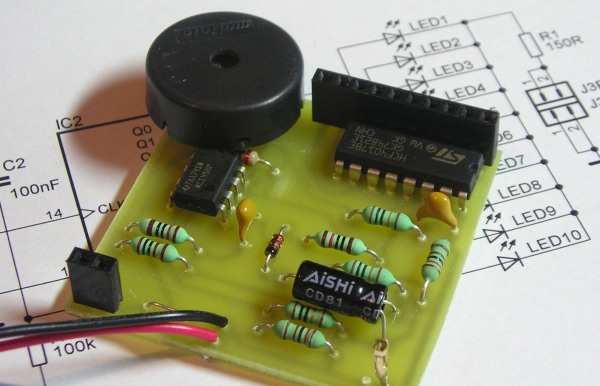

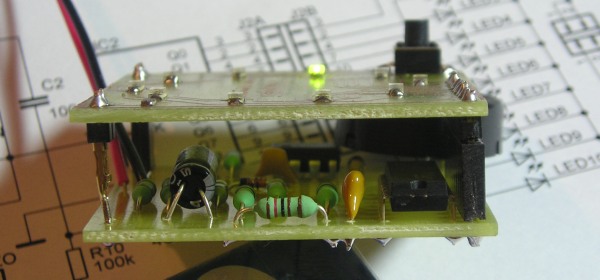

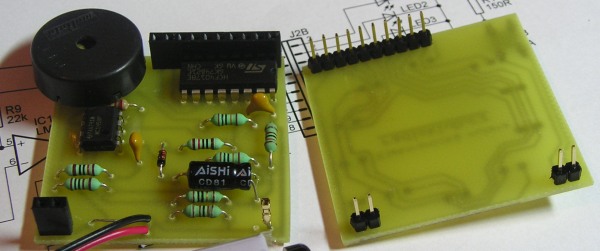

Fotky provedení
