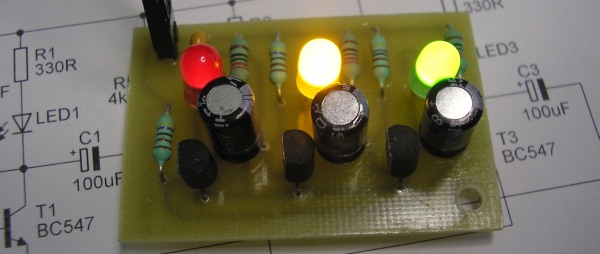

Následující zapojení blikače se třemi LED je velmi známé a jednou vyšlo i v časopisu ABC. Zapojení je jednoduché a plošný spoj je navržený tak, aby pájení součástek nezpůsobovalo mnoho problémů i úplným začátečníkům. Více v článku. . .
Schéma:
.

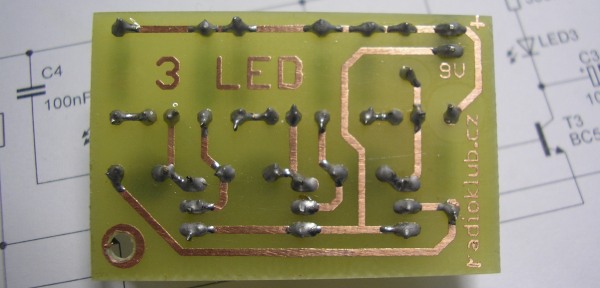

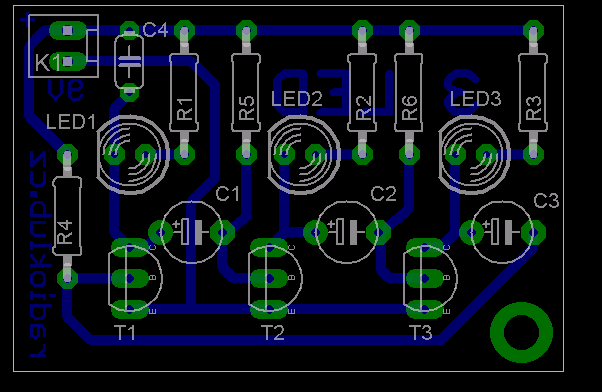

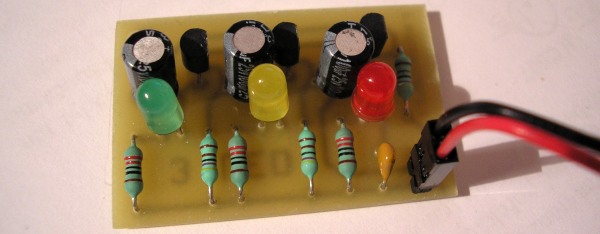

Plošný spoj:
.
PDF verze: schéma, plošný spoj 1:1 (45x3mm), osazovací plánEagle 5.11: SCH a BRD + doporučená Pájovo knihovna součástek #PaJa_22.lbr.Deska byla vyrobena metodou nažehlením tonneru.
Seznam použitých součástek:R1,R2,R3 - 330R - velikost 0207R4,R5,R6 - 4k7 - velikost 0207
C1,C2,C3 - 100uF/16V elektrolyt - RM 5mmC4 - 100nF/50V keramika X7R- RM 5mmT1,T2,T3 - BC547 nebo jiný NPN tranzistor
LED1,2,3 - svíticí diody barvy dle vaší fantazie, RM 5mm
video:
