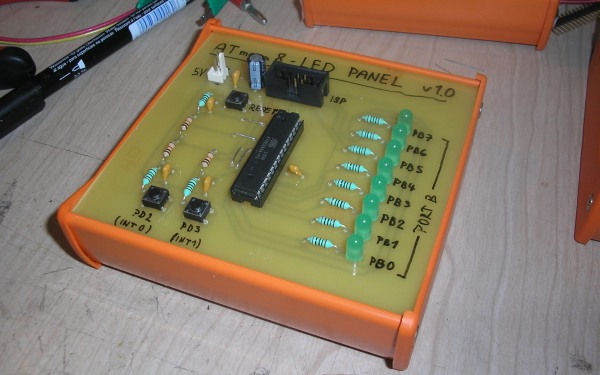

Tato konstrukce slouží k prvnímu seznámení s mikroprocesory od firmy Atmel. Jde o jednoduché zapojení, kde  jsme na jeden port připojili LED diody. Na jednoduchých příkladech programů budeme postupně pronikat do tajů jednočipů. Více uvnitř článku. .

Zde můžete najít články a výukové programy s popisem, které budeme zkoušet na tomto zapojení.

| PROGRAMY:LED_001.cLED_002.cLED_003.cLED_004.cLED_005.cLED_006.cLED_007.c |

| **PŘÍKLADY:                              **LED_Ledka.cLED_Tlacitko.cLED_Tlaciko-preruseni.cLED_Casovac.cLED_Casovac-preruseni.c |

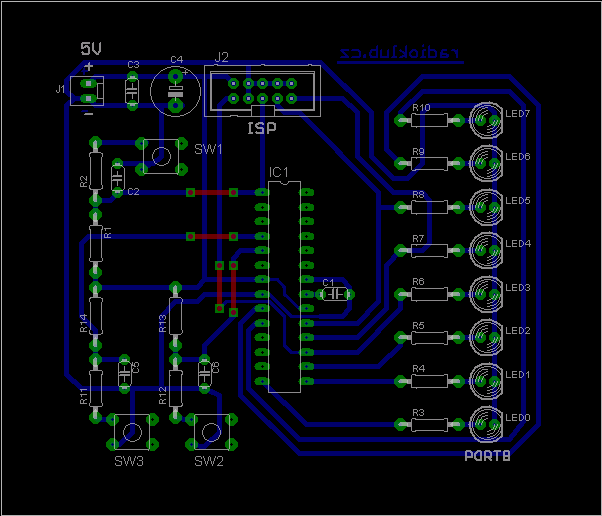

Schéma: schema. Plošný spoj: pcb. . PDF verze: schéma, plošný spoj 1:1 (100x105mm), osazovací plánEagle 5.9: SCH a BRD + doporučená Pájovo knihovna součástek #PaJa_22.lbrSeznam použitých součástek:R1,R13,R14 - 10K - velikost 0207R3-R10 - 150R - velikost 0207R2,R11,R12 - 100R - velikost 0207 C1,C2,C3 - 100nF/50V keramika X7R- RM 5mmC4 - 22uF/6,3V elektrolyt - RM 5mmIC1 - ATmega8 - DIL28 - mikroprocesorLED0-LED7 - 5mm LED zelená Krabička - konstrukční krabička s bočnicemi - SE100x105mm + 2x FEF100 + 4x vrut M3x25 .
