Blíží se svátek svatého Valentýna (14. února), svátek všech zamilovaných. A přinášíme vám s dostatečným předstihem jedno zamilované zapojení. Protože, pokud chcete své dívce udělat radost, nejlepší je, pokud jí něco vyrobíte sami.

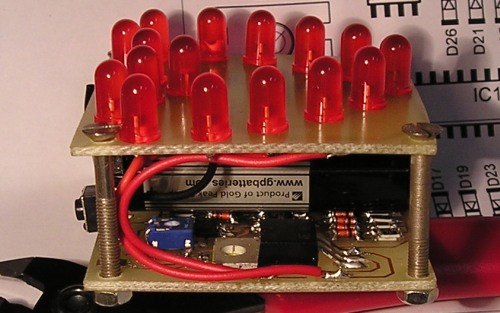

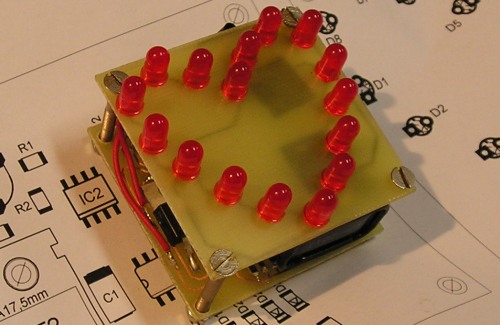

I v tomto zapojení se opět setkáváme s naším oblíbeným obvodem 4017 (Johnsonův čítač). Jde o dva plošné spoje spojené šrouby. Z obrázků je patrná vlastní konstrukce. Blikání má napodobit tlukot (blikání) srdce. Jak moc rychle "tluče" lze nastavit trimrem. Součástky jsou většinou SMD provedení. Hodny rezistorů na výstupu 4017 lze různě měnit a tím i intenzitu 16ks LED (5mm). Mezi plošnými spoji je uložena 9V baterie.

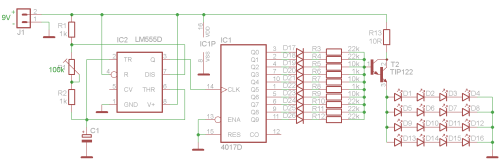

Schéma

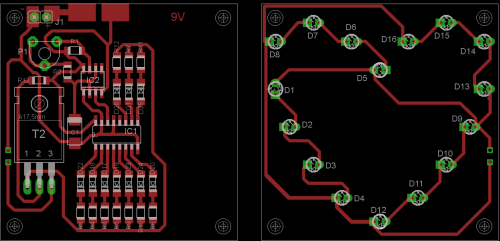

.Plošný spoj:
PDF verze: schéma, plošný spoj, osazovací plán
Eagle 5.7: SCH a BRD + doporučená Pájovo knihovna součástek #PaJa_22.lbr. Deska byla vyrobena metodou nažehlením tonneru.
