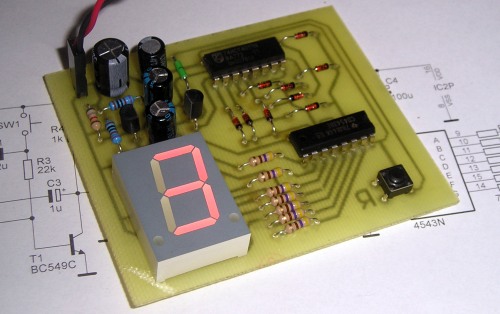

Další naše zapojení na hraní je elektronická hrací kostka. Opět zde využijeme našeho oblíbeného obvodu 4017 (Johnsův čítač). LED displej jsme použili SC08-11 se společnou katodou, to je velmi důležité pokud použijete jiný. Po stisku tlačítka SW1 se spustí krátká sekvence generování čísel a zastaví se náhodně na číslu 1-6.

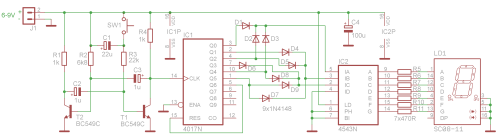

Schéma:

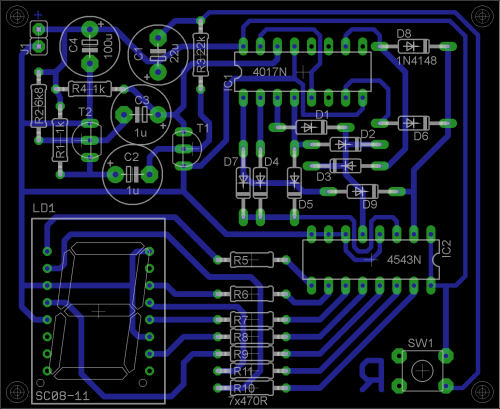

Plošný spoj:
PDF verze: schéma, plošný spoj, osazovací plán
Eagle 5.0: SCH a BRD + doporučená Pájovo knihovna součástek #PaJa_22.lbr. Deska byla vyrobena metodou nažehlením tonneru.
