Jedná se o kombinaci několika základních zapojení integrovaného obvodu LM386. Tentokrát jsme využili hojně použiíaných nasouvacích svorkovnic známých v PC technice. Tento obvod je možné napájet i přes baterii a funguje již od 4V (do 18V). Jeho využití bychom našli celou řadu. Je to univerzální 1W mono zesilovač s nízkým zkreslením.. . .

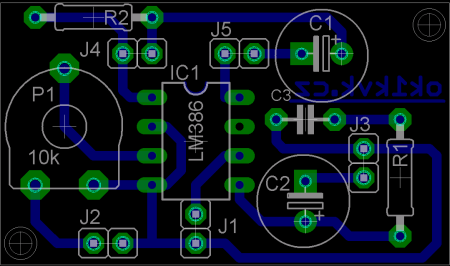

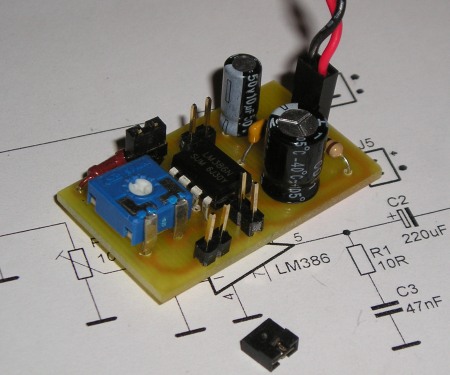

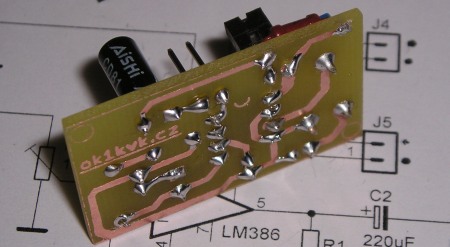

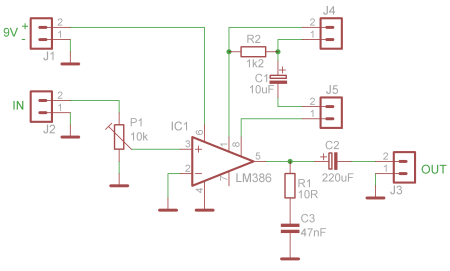

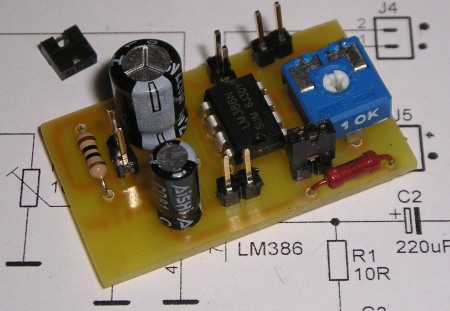

Pokud se podíváme na obrázek nebo na schéma, určitě si všimnete nadměrného počtu dvou-pinových nasouvacích svorek. J1 - napájení, J2 - IN a J3 - OUT jsou celkem jasné. Ale proč J4 a J5? Těmito svorkami, resp. jejich zkratováním, nastavujeme zesílení celého obvodu. Jistě jste se už někdy setkali s těmito malými propojovacími "jumpery". Například při nastavení režimu HDD - master/slave. Pokud není na J5 osazena zkratovací propojka - jumper, bude zeslovač zesilovat 20x. Pokud je osazená pouze svorka J5, je zisk 50. Pokud jsou zapojeny J4 i J5, zisk bude 200.   Schéma: schema. Plošný spoj: pcb. . PDF verze: schéma, plošný spoj, osazovací plánEagle 5.0: SCH a BRD + doporučená Pájovo knihovna součástek #PaJa_22.lbr..
