Programovatelné obvody firmy Atmel jsou čím dál tím víc populárnější a používanější. Také proto, že jsou levné, chytré, praktické a také je lze velmi jednoduše programovat. V následujícím článku je popsán univerzální programátor těchto obvodů. . . .

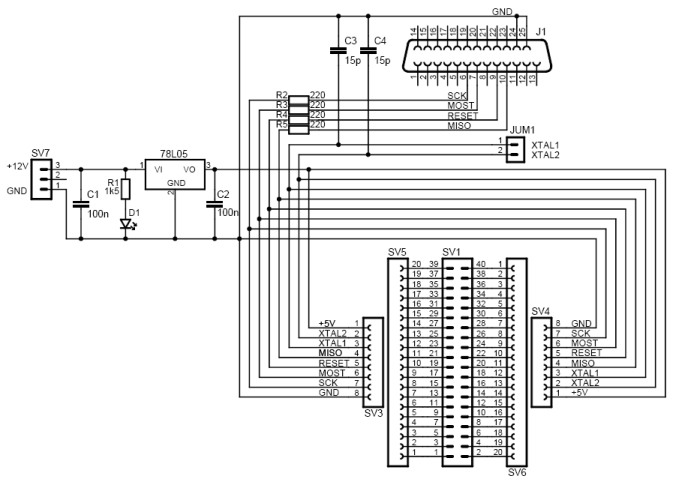

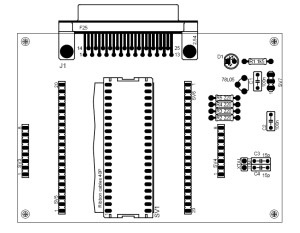

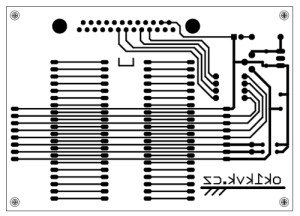

. První inspirací byl tento zajímavý adaptér od firmy Asix, který umí po připojení programátoru (u Atmelů stačí připojit na paralelní port) propojit programátor na správné piny mikroprocesoru. Ovšem z finančního hlediska... si to radši zbastlíme :-) . Zapojení je velmi jednoduché a není nad ním moc co špekulovat. Celá deska se skládá ze ZIF patice, do které vložíme mikroprocesor, napájecí částí, propojovací částí a paralelním portem. Celý vtip je v propojovací části, která je vyřešena pomocí krátkých propojek mezi konektory programátoru (SV3 a SV4) a příslušnými piny obvodu (SV5 a SV6). Kam zapojit který pin se dočteme v katalogovém listu. . Schema zapojení: Schema .Plošný spoj: DPS.Osazovák: .Osazovák. . .PDF verze: Schéma, plošný spoj, osazovací plán.
