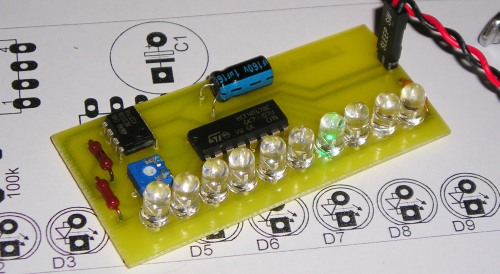

Jednoduchý světelný had s možností regulace rychlosti "běhu" světla. Kde rychlost udává známý časovač 555, který je napojen do obvodu 4017, známého také jako Johnsonův čítač/dělič. Na jeho výstupy jsou napojeny LED. Hodnota C1 je 1uF. Na plošném spoji jsou LED v jednoduché řadě, ale diody by mohly být uspořádané například do kruhu nebo do šipky.
Celé zapojení lze opět upravovat a doplnit podle naší potřeby, nápadů a v neposlední řadě naší fantazie.

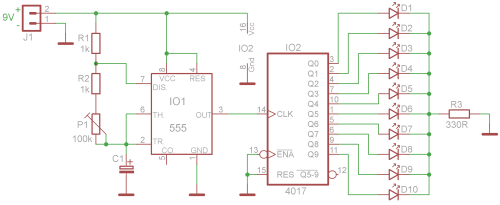

schéma

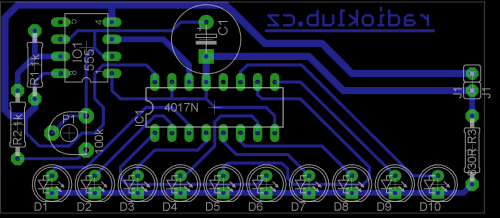

Plošný spoj
PDF verze: schéma, plošný spoj, osazovací plán Eagle 5.0: SCH a BRD + doporučená Pájovo knihovna součástek #PaJa_22.lbr

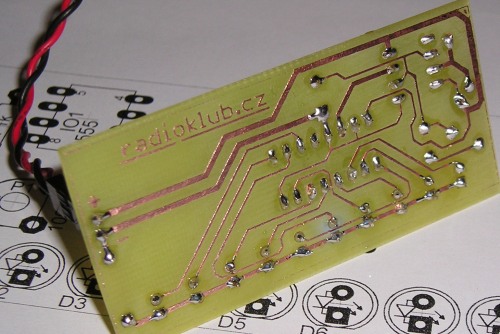

Deska byla vyrobena metodou nažehlením tonneru.
