Dnes Vám přinášíme další díl seriálu v prostředí EAGLE. V posledním jsme se věnovali spíše úvodu, parametrům a možnosti stažení, dnes přejdeme k zajímavější části, kterou je 3D náhled na osazenou desku plošných spojů. Instalace 1) řekněme, že máme nainstalovaný Eagle zde _C:\Program Files\EAGLE-4.16 _2) stáhneme si Eagle3D zde na stránkách autora, kde je i obsáhlá dokumentace a podrobný návod, nebo si můžete stáhnout Eagle3D přímo z našeho webu buď ZIP (1,6 MB) nebo EXE (1,7 MB) verzi

3) nainstalujeme do C:\Program Files\EAGLE-4.16\ulp\Eagle3D

  1. stáhneme si program pro vlastní tvorbu náhledu POV-Ray for Windows, ten si můžete stáhnout zde nebo opět z našich stránek EXE (10 MB) verze a hned nainstalujeme a řekněme, že do adresáře C:\Program Files\POV-Ray for Windows v3.6
  2. aby správně fungovala tvorba 3D náhledů vašich výtvorů v Eaglu - musíme nakopírovat obsah z adresáře C:\Program Files\EAGLE-4.16\ulp\Eagle3D\povray do adresáře v programu POV-Ray C:\Program Files\POV-Ray for Windows v3.6\include

Tvorba 3D náhledu PCB 1) Spustíme Eagle a otevřeme si hotový návrh na plošný spoj (BRD soubor)

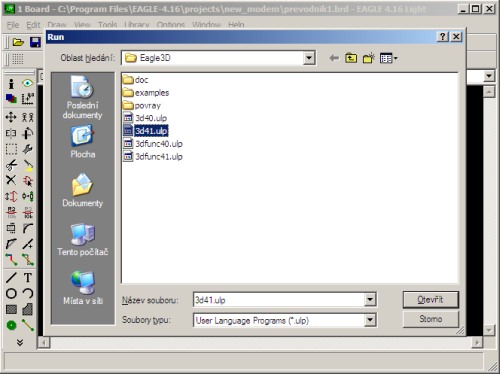

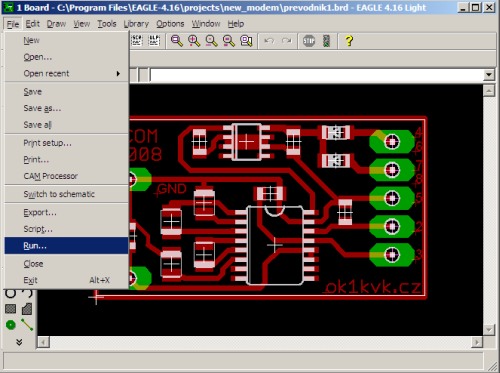

2) Klikneme File -> Run... a vybereme soubor z adresáře C:\Program Files\EAGLE-4.16\ulp\Eagle3D 3d41.ulp

EAGLE
EAGLE

3) pak vybereme jazyk, který nám nejvíce vyhovuje

4) následně vybereme, kam se mají do budoucna ukládat generované soubory pro program POV-Ray (doporučuji někam v adresáři programu POV-Ray)

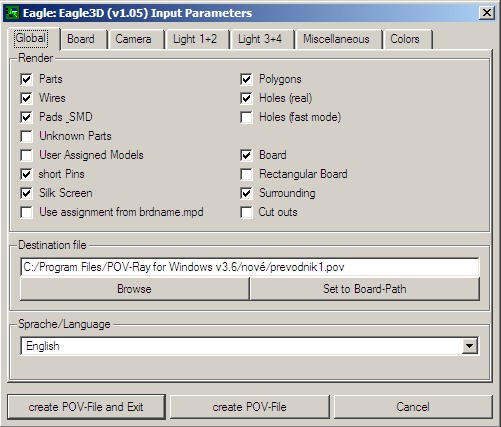

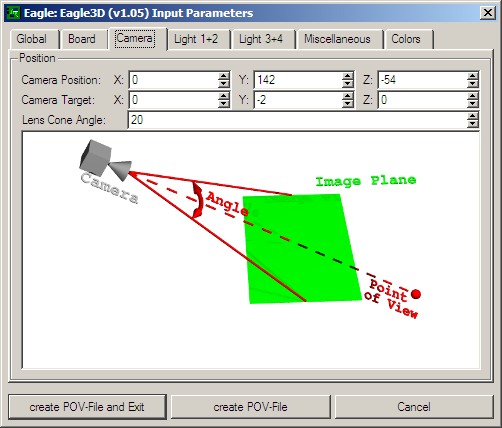

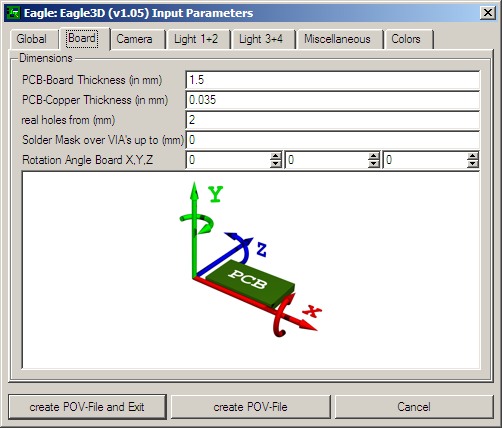

5) jsme v nastavení parametrů pro samotný 3D náhled, zde to chce trochu pozorně číst co nastavujeme a někdy zapojit i prostorovou představivost

EAGLE
EAGLE
EAGLE

6) pokud si myslíme, že máme vše nastaveno jak potřebujeme doporučuji klinout na Create POV-File, protože okno nastavení se nám nezavře a můžeme při nespokojenosti s náhledem pak změnit již jednou nastavené parametry a nemusíme začínat znovu od začátku

7) pokud máme na desce nějakou součástku (většinou jsou to IO) na které může být logo výrobce, vybereme logo výrobce, kterou chceme mít na součástce v 3D náhledu a potvrdíme

EAGLE

8) Spustíme si program POV-Ray

9) File -> Open File ... zvolíme, z námi navolené složce z bodu 4, soubor POV a dáme Otevřít

POV-Ray

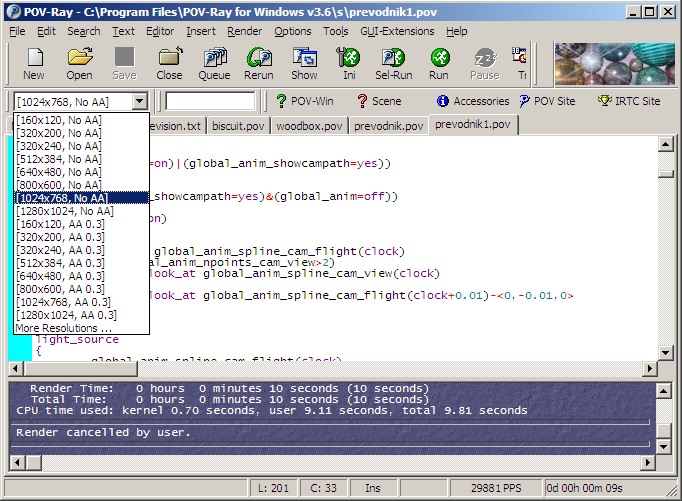

10) v programu POV-Ray klikneme na _RUN_ a začne se vykreslovat náhled
3D návrh

- Pokud na desce nejsou vidět některé součástky nebo dokonce žádná, což je nejčastější problém při tvorbě 3D náhledu, je chyba v tom, že součástka má špatně definované pouzdro a program neví jak ji nakreslit. Je tedy nutné použít správné knihovny již při návrhu v Eagle. Náhledy součástek je možné vidět zde.
