Upravením zapojení světelného hada nám vznikl jednoduchý LED semafór s nastavitelnoi dobou časování. Celé zapojení lze opět upravovat a doplnit podle naší potřeby, nápadů a v neposlední řadě naší fantazie. Svítíci diody je také možné umístit mimo hlavní desku plošných spojů na vlastní menší.

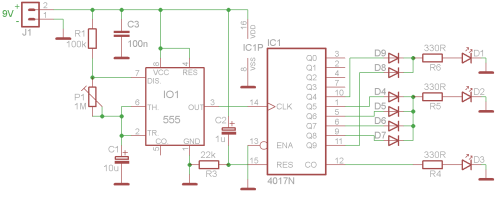

Schéma

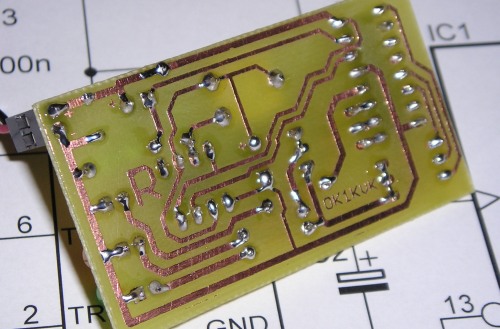

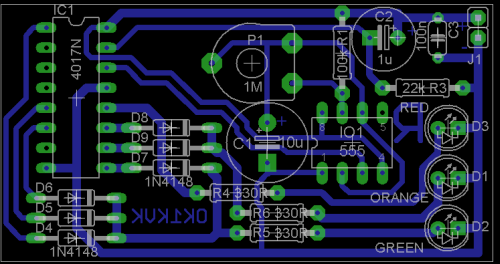

Plošný spoj
PDF verze: schéma, plošný spoj, osazovací plánEagle 5.0: SCH a BRD + doporučená Pájovo knihovna součástek #PaJa_22.lbr

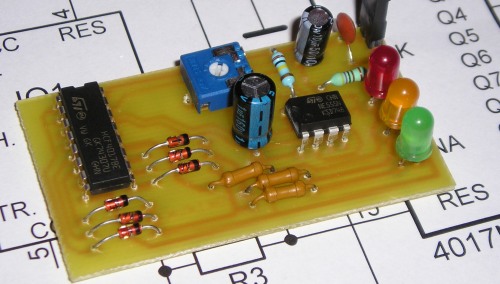

Deska byla vyrobena metodou nažehlením tonneru.
