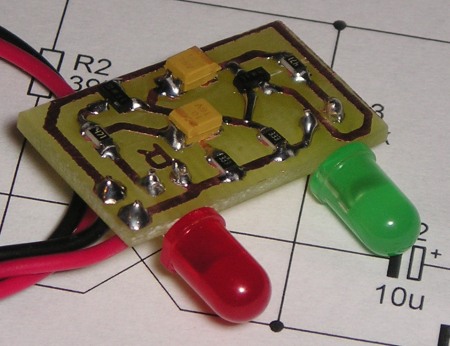

Jako základ nám dnes poslouží jednoduché zapojení blikače - astabilního multivibrátoru. Toto zapojení slouží především k prvnímu seznámení s SMT technologí. SMD součástky jsou dnes hojně používané, jsou levnější a menší. Lze tedy snadno realizovat zařízení s minimálními rozměry a především spotřebou. Při práci s SMD součástkami ale už nevystačíme s běžnou trafopájkou a běžným nářadím. I výroba plošného spoje je náročnější. Stavebnici nebo plošný spoj lze objednat u firmy HamShop.
Rezistory jsou v pouzdru 0805, toto pouzdro jsme zvolili, protože 0805 je nejpoužívanější velikost pouzder. Tranzistory jsou v pouzdru SOT23 a jsou to nejobyčejnější NPN tranzistory (BC849). LED jsou 5mm klasické vývodové. Napájecí napětí lze použít od 3V až do 9V. S napájecím napětím by se měla změnit hodnota rezistorů R1 a R4, tak aby LED procházel jmenovitý proud. Pozor při osazení LED na polaritu, diody jsou osazeny z druhé strany než ostatní součástky. Hned na první zapojení by se měli střídavě LED rozblikat. Interval blikání by šlo ještě upravit hodnotami C1, C2 a R2, R3.

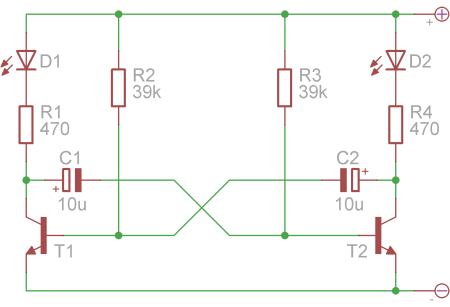

Schéma

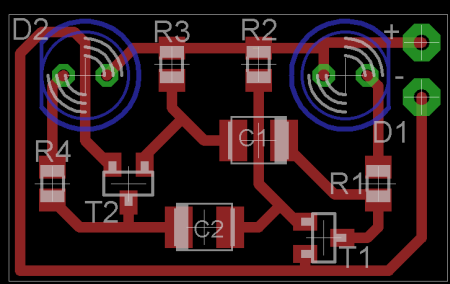

Plošný spoj

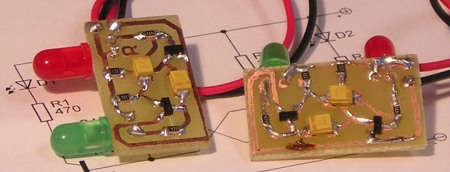

Jedna deska je vyrobená metodou nažehlením tonneru a druhá (vpravo) metodou kreslení motivu lihovým fixem.
Stavebnici nebo plošný spoj lze objednat u firmy HamShop
PDF verze: schéma, plošný spoj, osazovací plán Eagle 5.0: SCH a BRD + doporučená Pájovo knihovna součástek #PaJa_22.lbr
