Jedná se o velmi jednoduché zapojení, které jsme upravili tak, aby se celé vešlo do klasického 9-pin D-SUB konektoru. Úprava spočívá především v použití SMD součástek, které jsou běžně dostupné. S tímto CI-V interfacem lze řídit všechny radiostanice ICOM, které používají CI-V komunikaci.

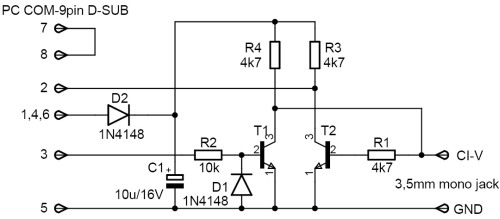

Schéma

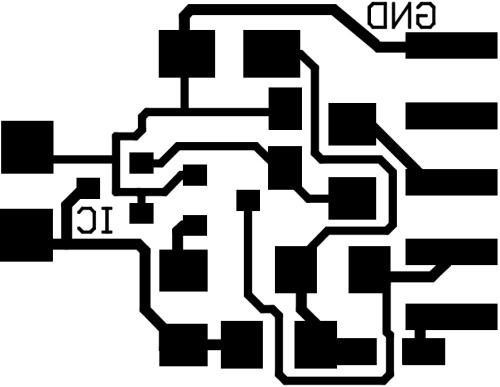

Plošný spoj

plošný spoj v PDF

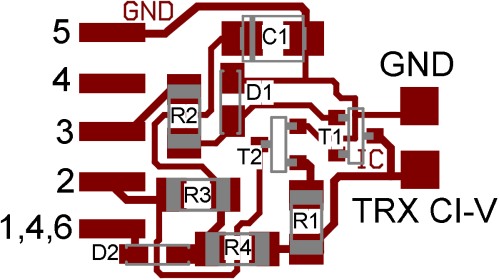

Osazovák

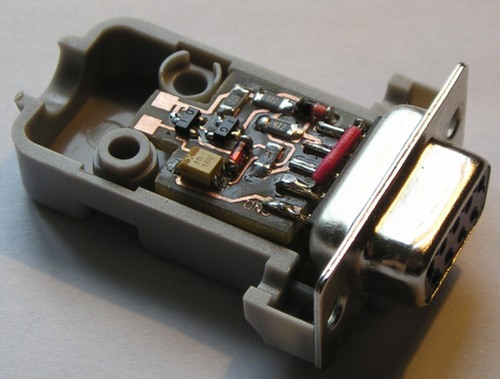

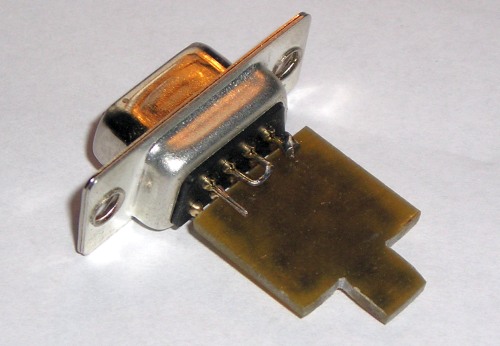

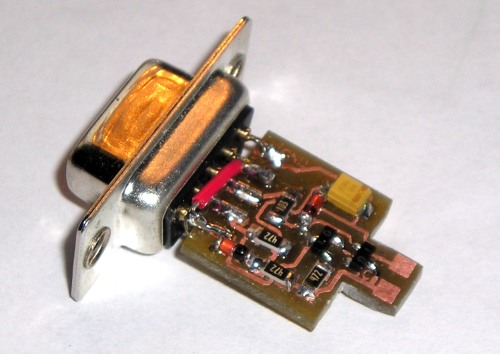

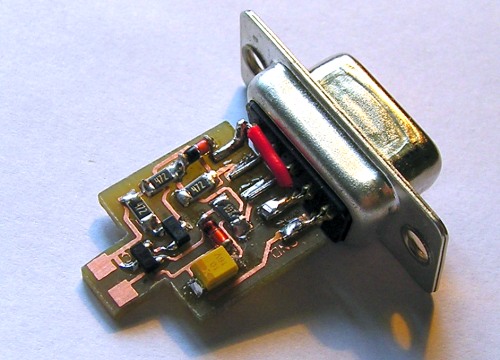

Provedení

Původní zdroj: http://www.qsl.net/g3vgr/civ.html
