Jedná se o jedno ze základních zapojení s časovačem 555. V tomto zapojení svítí vždy jen jedna LED. Nastavení pulzování lze provést trimrem P1. Ucc určíme podle použitých odporů R1 a R3 a LED (9V). V našem případě svítí dioda D1 a v intervalech, nastavených trimrem P1, D1 zhasne a místo ní svítí D2. . . .

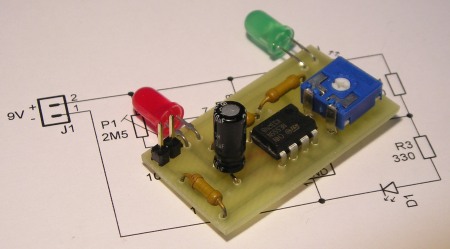

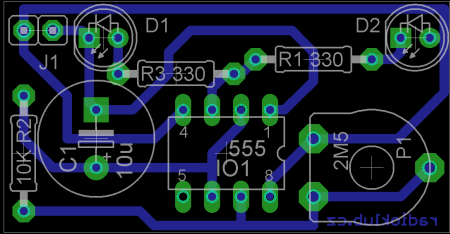

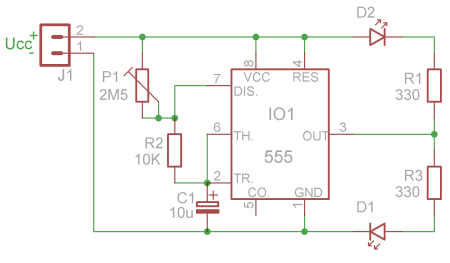

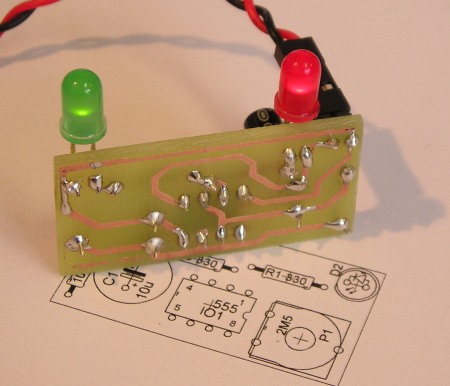

Schéma: schema. Plošný spoj: pcb. .PDF verze: schéma, plošný spoj, osazovací plánEagle 5.0: SCH a BRD + doporučená Pájovo knihovna součástek #PaJa_22.lbr.Deska byla vyrobena metodou nažehlením tonneru.
